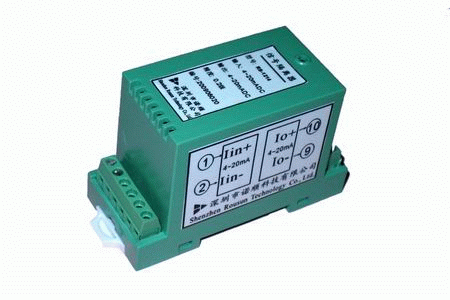

电流环电压变送器RS-1217A
公司名称：深圳市诺顺科技有限公司
所属类别：电源配套分类>>测试仪器
电子信箱：yanpaiy@yahoo.cn
联系电话：86-755-84528090-83
联 系 人：黄思燕
更新时间：2015/12/28 10:30:09
所属类别：电源配套分类>>测试仪器
电子信箱：yanpaiy@yahoo.cn
联系电话：86-755-84528090-83
联 系 人：黄思燕
更新时间：2015/12/28 10:30:09
产品详情
RS-1217A 二线制电压变送器是4-20mA电流环接口模块,该模块内部包含有一个电流信号调制电路，变换电路及解调电路。该模块4~20mA的供电电压范围宽（16.5V-36V），输入等效电阻小，线性度高。该芯片提供5V/3.5mA的隔离电压输出、2.5V基准电源。输入端电压为0~75mV~100VDC任选，对应输入侧电流环电流的变化。
技术参数：
|
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
|
基准电压 |
24V配电(Vref) |
2.475 |
VDC | ||
|
基准电压电流 |
24V配电(Iref) |
|
100 |
|
μV |
|
精度 |
RL=250Ω |
|
0.5 |
0.6 |
%FSR |
|
信号输出 |
RL=250Ω |
4 |
4~20 |
20 |
mA |
|
Vd电压输出 |
24V配电(Vref) |
5.3 |
|
5.9 |
VDC |
|
Vd负载能力 |
24V配电(Iref) |
|
2 |
|
mA |
|
电源电压范围 |
V+ |
16.50 16.5 |
24 24 |
36 36 |
V |
|
工作环境温度 |
|
-10 |
|
60 |
℃ |
|
贮存温度 |
|
-20 |
|
85 |
℃ |
