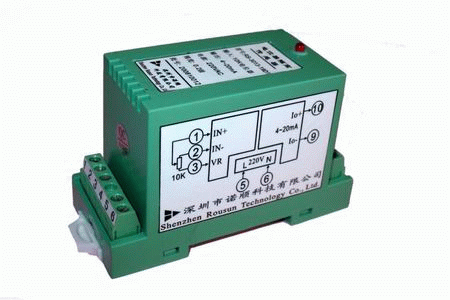

RS-3013是一种电位器类测量隔离传感器,主要用于需要用电位器来测量角度(或方位)、距离(或长度)、应变电阻(压力,电子衡)、手动给定(或速度给定)等测量方面。该产品输入/输出/辅助电源之间是完全隔离(三隔离),可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式,体积小、精度高,性能稳定、性价比高,可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
主要特性
●输 入:4.7~20K电位器
●输出信号:4~20mA或0~5V
● 精度等级:0.2级(FSR%)
● 隔离耐压:2500VDC(1mA,60S)
● 安装方式:DIN35导轨安装
技术参数
序号 |
参数名称 |
测试条件 |
Min |
Typ |
Max |
单位 |
备注 |
1 |
输入类型 |
电位器 |
4.7 |
|
20 |
KΩ |
|
2 |
电流输出 |
|
|
4~20 |
|
mA |
|
3 |
电压输出 |
|
|
0~5 |
|
VDC |
|
4 |
精度等级 |
FSR% |
|
0.2 |
|
级 |
|
5 |
辅助电源 |
|
|
12,15,24 |
|
VDC |
|
6 |
电源范围 |
|
|
±10 |
|
% |
|
7 |
静态电流 |
+24VDC |
16 |
|
20 |
mA |
|
8 |
存储温度 |
|
-20 |
|
80 |
℃ |
|
9 |
隔离耐压 |
1mA/60S |
|
2500 |
|
VDC |
|
10 |
工作温度 |
无凝露 |
-10 |
|
60 |
℃ |
|
