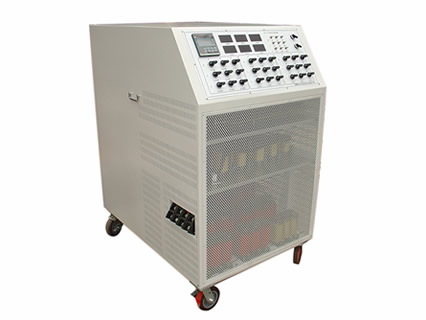

并网系统孤岛效应仿真实验负载

RLC负载试验装置的主要功能：

ABC三相感性电流及ABC三相容性电流值直接分别duli显示于控制面板，谐振点症状直接显示于面板上。

阻性负载、感性负载及容性负载的最小分辨率为10W，可精确模拟交流谐振发生及满足逆变器调试检测需要。

ABC三相感性电流及ABC三相容性电流值的最大分辨率为1mA。

ABC三相阻性负载、感性负载、容性负载的功率，可以分相duli控制及调节，满足三相电压不平衡条件下精确调节交流谐振点。并网系统孤岛效应仿真实验负载

可根据性能参数检测要求，可以通过操作面板或远程控制台设置相应的功率，任意组合、设定放电功率。

主机采用电子电路控制，具有温度过热自动报警保护功能：由于特殊原因出现过热时，可自动切断负载。

采用LCD液晶面板可同时显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。可以将测量数据上传到PC机上并实现对检测过程数据的过程过程记录存储功能。

新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。

功率输入采用分段式开关控制。负载采用耗能方式工作，散热采用强制风冷方式。

检测过程的测量数据可以记录并保存到远程PC机上（控制室）。并网系统孤岛效应仿真实验负载

配备后台分析软件，测量数据可以导成WORD和EXCLE格式的检测报告。

ABC三相电压、ABC三相电流具有最大值、最小值自动记录存储功能；

主机具有电压谐波检测功能，具有电流谐波检测功能，能以柱状图方式直观显示谐波含量。

满足三相380V并网逆变器性能检测需要，同时满足单相220V小功率并网逆变器测试需要。

可以远程控制并调节RLC功率负荷（控制室操作台上调节），也可以在主机上直接控制调节功率。

三相电压不平衡，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。

并网系统孤岛效应仿真实验负载

三、RLC负载试验装置的技术参数：

主机由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3～1可调整。

三部分负载由三相RLCduli旋转组合控制及拨动开关分段控制：

ACLT-3860M阻性、感性、容性负载功率分别是210K，满足200KW以下并网逆变器的孤岛保护功能检测：

阻性负载：分相duli控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分别有三只10档旋转组合开关，共九只开关）；10kW、10kW、20kW、20kW、20kW、50kW、50kW（七只拨动开关），合计：209.97 KW；

感性负载：分相duli控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分别有三只10档旋转组合开关，共九只开关）；10kVA、10kVA、20kVA、20kVA、20kVA、50kVA、50kVA（七只拨动开关），合计:209.97KVA；

容性负载：分相duli控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分别有三只10档旋转组合开关，共九只旋转组合开关）；10kvar、10kvar、20kvar 、20kvar、20kvar、50kvar、50kvar（七只拨动开关），合计:209.97 kvar . 并网系统孤岛效应仿真实验负载

阻性、感性、容性部分均可自由组合，最小步进幅度10W。

适用环境温度范围：－10～+50℃。

接入负载电压： 三相AC380V/50Hz（线电压380V，相电压220V）。

接线方式：三相四线制AC380V，或单相AC220V接入均满足检测需要。

电压精度为±0.5%、电压分辨率为0.1V。

频率测量范围为40-65Hz。并网系统孤岛效应仿真实验负载

电流测量范围0-500A。

冷却方式：风冷。工作电源：交流220V/50Hz。

ACLT机箱本身带有控制面板，并带有RS232接口，主机和计算机相连接，并通过相关软件实现主机的测量数据传到远程PC机中进行分析处理。

PC机软件可显示本次测试中的最大功率值，峰峰值。
