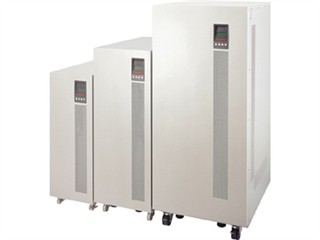

山特UPS电源 工业用机采用工频双转换在线式3C3-20KS-3C3-80KS 三进三出

山特UPS-双转换纯在线3相输入、3相输出UPS 　3C3系列采用的是双转换的纯在线架构，经过滤波器后，再经PFC ( Power Factor Correction，功率因素修正器 ) 将交流转换成直流，最后经过逆变器 ( Inverter ) 将直流再转换成交流输出，这是目前解决电源问题的最佳架构。

型号：3C3-20KS  3C3-30KS  3C3-40KS  3C3-60KS  3C3-80KS

山特3C3 20KS产品综述

	产品型号	3C3 20KS
	生产厂家	山特不间断电源
	产品功率	16KW
	输入输出	输入：380V 输出 380V
	重量	276kg
	外观尺寸MM	460×785×1235
	电池接入方式	外接
	参考价格	34500.00

型 号 3C3-20KS 额定容量   20kVA/16kW 输入标称电压 380VAC 3Ф4W 输入标称频率 50Hz 输入电压范围 -25%~+20% 输入旁路电压范围 ±15% 输入市电同步频率范围 ±5Hz 输入功率因数 0.95以上 输入隔 离 是 输出电压 380VAC /220VAC3Ф4W） 功率因数 0.8 电压稳定度 ±1% 非市电同步频率稳定度 ±0.1% 不平衡负载 100% 过载 120% 10min，150% 30s 电池标称电压 384VDC 额定充电电压 432VDC 环境工作温度 0℃~40℃ 储存温度 - 25℃~+55℃ 工作湿度 20% ~ 90% 海拔高度 海拔高度1000m以下 (超出1000m需减额度输出) 尺寸（W×D×H）(mm×mm×mm) 460×785×1235 重量 kg 276KG *注：机内加装有隔离变压器的机型为 3C3-**KS- 。 ->>符合国际EMC安全规定 城堡并联冗余系列, 山特3C3 UPS, 采用双转换纯在线式的架构，是有效解决所有电源问题的最佳架构设计。 该架构能够有效阻隔异常电源对负载的冲击，同时保证输出电源的稳定、精密、可靠，让负载安全的运行。该产品采用数字化控制技术，能实现并联扩容和并联冗余的功能，为用户提供电源规划的弹性和更安全的保障。   3C3系列产品特色说明 ·双转换纯在线3相输入、3相输出UPS 3C3系列采用的是双转换的纯在线架构，如图1，经过滤波器后，再经PFC ( Power Factor Correction，功率因素修正器 ) 将交流转换成直流，最后经过逆变器 ( Inverter ) 将直流再转换成交流输出，这是目前解决电源问题的最佳架构。此架构几乎可以完全解决所有的电源问题，如断电、市电高、低压、电压瞬时跌落、减幅振荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题。　　 此外，为提高维修保养的方便性，与兼顾成本、可靠度的考虑，3C3是采用类模块化的设计，将每相的功率部份，整合在同一块PC板上，但又不是全模块化的高成本及多接触点的设计，接触点一多，可靠度自然可能降低，因此，3C3扬弃全模块化的设计，而采用类模块化的设计。 图1 ·安全的电网隔离 　　3C3 UPS在机器内均可加装隔离变压器，除了滤波器的保护之外，更加强一层的保护，对于电网上的各种电源杂波干扰，可以更有效的保护，即使工作在旁路状态，用户也可以安心使用。 ·极小的安装空间 以3C3-20KS为例，主机的占地面积 ( foot-print ) 只要约1/4平米，高度只有约1米，如此小的体积可以占用很小的空间。在寸金寸土的大城市写字楼中,所需占地成本最低。 ·完善的 N+X 并机功能 无需特别机种，或是使用庞大的并机柜，只要每台3C3 UPS加装一块并机卡，就可以最多并接8台3C3 UPS，而且是直接将每台UPS输出并接在一起的真正并机，因为每一台都可以并机，而且不需要并机柜，所以就并机的弹性，时间或进度的配合，都是最方便的。同时每台UPS都是均流输出，所以非常适合使用在N+X冗余应用，或是扩充容量的应用上。 N+X是目前最可靠的供电结构，N代表总负载所需的最少UPS数，X代表的是冗余的UPS数，也就是系统可以同时承受的故障UPS数，当X越大，系统的可靠度就会越高。同时先进的均流技术使得并联运行下的每一台UPS平均分担着负载电流，在提高系统可靠性的同时，也延长了UPS的使用寿命。 例如有一客户的总负载为55KVA，采用3C3-20KS做N+X设计，N为3，X可以依可靠度或是成本要求选择，假设用户选择X=2，如图2，平时每台UPS均流供电11KVA。当有1台UPS故障，其余4台UPS将以近14KVA均流供电。当同时有2台UPS故障时，剩下3台UPS将以约18KVA均流供电。此系统的最大容许度是同时有2台UPS故障，这样的机会远小于1台UPS故障，因此可以大大提高可靠度，对于讲究极高可靠度的使用场合，是最佳的方式。 图2 以往，您会因为考虑到未来设备的扩充，而在初期就规划了大容量的UPS设备,这是一项很大的浪费。 现在, 您只要考虑您实际的电力需求, 规划适当的UPS就可以了。 未来如果因为设备的扩充而需要相应的电力扩充时, 只需要购买扩充部分的UPS, 将它并联到原有的电源系统就可以了。这增加了电源规划的弹性，并大大的减少了投资的浪费。 至于扩充容量的应用方面，例如有一单位最终的负载需求是60KVA，但是初期的投资额不打算全部投入，希望随着规模逐渐扩大，逐渐投入。所以，此单位初期可以先只购买1台3C3-40ks，如图3，满足初期的负载需求。然后再依照规模增长，添购1台3C3-40ks，并且将输出与原3C3-20KS并接，提供40KVA的容量。最后阶段再购置第3台3C3-40ks，达成最后60KVA的设备供电。当然用户也可以将冗余与扩容合并在一起，这就是3C3系列提供并机的方便性与弹性。 图3 ·清晰又操作简单的中文化LCD面板 　　3C3系列采用了简体中文的大尺寸LCD操作面板，清晰又操作简单。上排LED可以清楚显示当前的UPS工作状态，LCD则进一步提供完整的UPS运转资料，如输入、输出资料，以及操作参数设定与查询，甚至经由特殊密码的输入，专业的技术人员可以更进一步取得UPS的详细工作参数记录，使技术人员可以很容易的了解UPS的状况。 　　 为方便用户查看面板资料，面板设计了一个小角度，用户可以很容易的自上而下观看。而且，若许久都没有人进行操作，3C3系列UPS会自行关闭LCD面板，除了省电外，主要是着眼于LCD寿命，此时若是需要进行操作，只要按任何键即可。 　　 3C3系列的LCD是采用全中文显示，操作上可以依照面板上的提示进行，简单又容易上手，而且为方便用户使用，大部份的UPS参数的出厂值都是考虑用户一般使用情况，无需用户进一步设定。同时有防止误设置的设计，所以用户可以放心使用。   ·智能化的快速充电器 　　透过CPU的智能化控制，3C3系列的充电器可以依据不同的环境条件，修正充电参数，提供最佳化的电池充电方式，使得电池寿命可以获得保障。同时，3C3系列的充电器采取两段式充电，先以定电流方式充电，后段再以定电压充电，回充时间较浮充减小一半以上。 ·高效能的DSP运算( 数码信号处理器——Digital Signal Processor) 　　为了提高3C3系列系统控制的精密度、准确度与稳定度，在控制系统中，利用了DSP与CPU结合，形成了如图4的控制核心。DSP利用高效能的运算能力，进行信号处理后，提供CPU做为系统控制，使得3C3系列的机器性能、保护性能、产品可靠度与工作稳定度都更加完备。 图4 ·完备的监控通讯接口 　　3C3系列提供了RS-232、RS-485、AS-400、智能插槽 ( Intelligent Slot )及技术人员专用的PPVIS等监控通讯接口。透过RS-232可以使用山特图形化管理的WinPower2000监控软件，智能插槽提供用户可以选购山特的远程监控管理卡WebPower。同时AS-400监控通讯接口提供AS-400用户，可以直接利用AS-400系统的UPS监控功能，做为电源的监控管理。而在并机使用时，必须透过RS-485进行UPS的监控管理，使得UPS的电源供应可以完全得到掌握。 　　 PPVIS接口提供给专业技术人员使用，透过PPVIS技术人员可以对UPS进行更深入的参数设置，满足少数用户的特殊使用。也可以经由PPVIS使技术人员获得进一步的UPS工作参数资料，对于UPS的状况可以更清楚的掌握。
