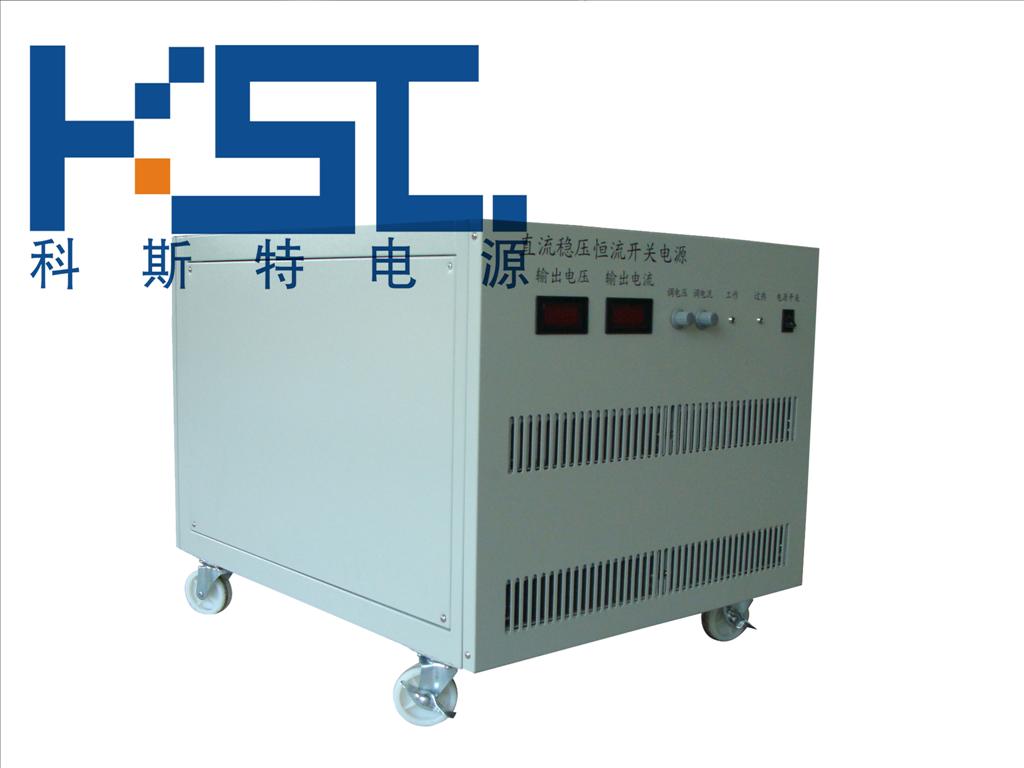

可调稳压恒流直流开关电源产品介绍

KAT-DY系列可调稳压恒流直流开关电源采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能，而且输入电压范围宽；采用先进的开关电源控制技术和元器件，以及精心的设计，整机体积小、重量轻、效率高，确保了长期满负荷运行的稳定、可靠。 设有完善的保护功能。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；过热自动关机保护；输出过压、过流和短路保护。开机延时软启动，避免开机输出电压过冲。电源广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备。

可调稳压恒流直流开关电源主要特点

☆ 交、直流兼容输入，输入电压范围宽。

☆ 采用开关电源技术，整机体积小、重量轻、效率高，确保长期满负荷运行

稳定、可靠。

☆ 稳压值和恒流值都可以在各自最大值的(0～100)%范围连续可调。

☆ 可多台并机扩流，具有无主自动均流功能。并机均流连线简单易用。

☆ 数显输出电压和电流。

☆ 可提供2个(0-5)V模拟信号调节输出的稳压值和恒流值。

☆ 可提供正负极外取样功能,以减少导线上的压降。

☆ 可提供5V电平信号输入口控制开关机。

☆ 温控风扇，过热自动保护；输出过压、过流和短路保护；开机延时软启动，

避免开机输出电压过冲。

☆ 操作简单，使用方便。

☆ 广泛应用于电力直流屏系统、工控、通信、科研、蓄电池充电等设备。

可调稳压恒流直流开关电源技术参数

测试项目

性能参数

交、直流兼容输入

单相:AC220V±15%，(45～450)Hz；DC(230～330)V

三相:AC(330～430）V,50Hz，DC(450～600）V

输出可调范围

稳压值(0～100%)V；恒流值(0～100%)A

源电压调整率

稳压≤0.2%

负载调整率

稳压≤1%；恒流≤2%

纹波电压

≤2%

工作环境温度

(-10～45)℃

整机效率

≥89%

数字显示

输出电压显示准确度±1.5%；输出电流显示准确度±2.0%

绝缘电阻

输入－输出：≥20MΩ

输入－机壳：≥20MΩ

输出－机壳：≥80MΩ

绝缘强度

输入－输出：AC1500V，10mA，1分钟

输入－机壳：AC1500V，10mA，1分钟

输出－机壳：AC1500V，10mA，1分钟

均流不平衡度

≤5% + 0.8A

整机过热保护温度阀值

(70～80)℃

平均无故障时间

≥50000h

散热风道

内部散热风道前进后出
