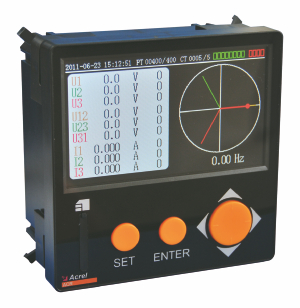

安科瑞APMD500电力分析质量谐波表

点击查看原图
公司名称:安科瑞电气股份有限公司
所属类别:电源应用分类>>电力电源
电子信箱:acrelxs@163.com
联系电话:021-69158261
联 系 人:徐霜
更新时间:2016/10/18 8:55:59

产品详情

1  概述
        APMD系列仪表,是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的一种智能仪表,它采用高亮度TFT-LCD彩屏(黑白)显示,通过面板按键来实现仪表操作和参数设置,集成了全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)、全面的电能计量和考核管理(如四象限电能计量和分时电能统计等)、多种电力质量分析参数(THDu、THDi、2-31次电压电流谐波、电压波峰系数、电话波形因子、电流K系数、电压电流矢量分析、电压电流不平衡度分析等)。同时它具有多种外围接口功能可供用户选择:带有RS485通讯接口,采用Modbus-RTU协议可满足通讯联网管理的需要;带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能,非常适合于实时电力监控系统。还可选配大容量的SD卡用于保存各种故障信息和多达200条的SOE事件记录等。

2  产品说明
2.1 特点
        ACREL公司集成多年电力测量产品设计之经验,采用现代微处理器技术和交流采样技术设计而成了该系列网络电力仪表。产品的设计考虑了成本效能化、智能性和可靠性,有以下特点:
  ♦可直接从电压、电流互感器接入信号,并可任意设置PT/CT变比;
  ♦四象限电能计量、复费率电能统计、最大需量统计;
  ♦ LCD彩屏或黑白屏显示,可视度高;
  ♦ 可配置SD卡记录各种故障信息和多达200条的SOE事件记录;
  ♦ 配置Modbus/485通讯,可接入SCADA、PLC系统中,可与业界多种软件通讯(Intouch、Fix、组态王等);
  ♦ 带开关量输入输出,实现遥信和遥控功能;
  ♦ 可实现过压、欠压、过流、不平衡等报警功能,带有两路报警继电器输出;
  ♦ 可选配以太网、Profibus等各种通讯接口;

2.2应用
        APMD的应用领域广泛,便于系统组网,特别是在对电力品质、电力安全有较高需求的场合,该产品适用于如下领域,并且已有众多成功应用案例。
  ♦能源管理系统
  ♦变电站自动化
  ♦ 配电网自动化
  ♦ 小区电力监控
  ♦ 工业自动化
  ♦ 智能建筑
  ♦ 智能型配电盘、开关柜

3  技术参数

技术参数

指标

输入

网络

三相三线、三相四线

频率

4565Hz

电压

额定值:AC 100V400V

过负荷:1.2 倍额定值(连续); 2 倍额定值持续1

功耗:  小于 0.2VA

电流

额定值:AC 1A5A

过负荷:1.2 倍额定值(连续); 10倍额定值持续1

功耗:  小于 0.2VA

输出

电能

输出方式:集电极开路的光耦脉冲,1路输出

脉冲常数: 40008000  imp/kWh

通讯

RS485接口、Modbus-RTU协议

通讯

可选以太网、Profibus

报警

两路继电器输出,对应过压、欠压、过流、不平衡等的报警功能

显示

4.7''大屏幕TFT-LCD彩屏显示480X272 16位色

开关量输入

4路干接点输入(内置电源),或者3路湿接点输入(外接AC 220V电源)

开关量输出

输出方式:2路继电器常开触点输出

触点容量:AC 250V/3ADC 30V/3A

  测量精度

频率±0.05Hz、无功电能2级、其它0.5

  电源

AC/DC 85270V功耗10VA

  安全性

工频耐压:电源、电压输入回路、电流输入回路两两之间AC2kV/1min

电源与开关量输入回路、通讯回路、变送输出回路之间AC2kV/1min

绝缘电阻:输入、输出端对机壳>5MΩ

  环境

工作温度:-10℃~+45;储存温度:-20℃~+70

相对湿度:5%95% 不结露;海拔高度:≤2500m

4  产品规格
4.1APMD5系列




4.2 APMD7系列

5  接线端子
 APMD5主体仪表



 APMD7 主体仪表

 选配模块
