本产品可消除电器通/断电干扰而无需接地，彻底有效保护电脑电子设备，成倍延长工作寿命。
..........一、电磁干扰现象
......继电器、接触器、电动机等电器通/断电会感生高电压，沿着电力线传导而闯入微电脑控制设备、计算机控制设备、智能监控柜内的计算机，激活漏电感和分布电容成为“幽灵”，使电脑发疯，造成误复位、误操作、显示错乱、死机、快速老化击穿等各种“不明原因”的故障。
.......现有的电子产品没有抗干扰能力，难免不发生电磁干扰故障。有时重新启动就没事了，有时又不行。有时出了故障不报警；有时报警了又没故障；有时显示故障的时间、部位紊乱。新设备设计寿命15年，才用2年多，就老化击穿，要换新；这个换了新，那个又老化，大大缩短设备工作寿命，威胁生产安全。
..........二、抗干扰原理
.......本产品随时检测电力线路来的脉冲，其电压低于1.1倍额定值且频率低于100Hz的，被认为“正常”，它“睡眠”，无功耗无温升微压降，不影响电能传输和信号传递。若脉冲电压高于1.1倍额定值或者频率高于1KHz，被认为“骚扰电压”，立即被“吃掉”，从而阻隔电磁骚扰传导，是“软隔离器”。它自身能吸收电磁骚扰而不是向大地排泄，所以无需接地。“无需接地”是超力抗干扰器的最大优点，国际领先。它使一般设计水平的单片机微电脑、工业控制计算机、可编程控制器PLC等电子产品的“脉冲群”和“浪涌”抗扰度都达到国际标准IEC61000：1995规定的2、3、4、5级，分别适用于生活环境、典型工业环境、严酷工业环境及特殊需要环境。它密封成模块、无故障免维修。
..........三、特点：
.......现有的浪涌抑制器、噪声抑制器、电源滤波器、EMI芯片等，不论国产还是进口，都是传统的抗干扰方法。与之相比，超力抗干扰器有如下特点：
..........1、实现全面保护
.......压敏电阻、瞬态电压抑制二极管TVS等元件只能部分消除“浪涌干扰”，额定电压220V的残余电压约1400V，这么高的残压足以干扰、甚至击穿电子设备。另外，这些传统器件无法消除“脉冲群干扰”。脉冲群干扰电压达到几千伏，足以干扰、击穿电子设备。消除脉冲群干扰才是难题。
......超力抗干扰器可以彻底消除“浪涌干扰”和“脉冲群干扰”，实现全面有效保护电子设备。
.......... 2、无须接地
......传统技术是使电磁骚扰向大地排泄，必须接地。接地工程费600多元，还有日常维护麻烦，使用3年后接地线、接地体生锈损坏，形同虚设，又要再做接地工程。
......超力抗干扰器依靠自身吸收电磁骚扰而不向大地排泄，因此无须接地，甩掉接地线尾巴，免除接地苦恼。该特点的发现应归功于清华大学工程物理系白同云教授。
. ..........3、彻底保护
......传统抗干扰技术无法彻底保护电子设备。原因如下。
.... ①雷雨季节，雷电经接地电阻向大地排泄时，接地系统的电流突变干扰通过公共接地线闯入电子设备。
.... ②同样理由，各种电器发生对地短路时，短路电流干扰也可通过公共接地线闯入电子设备.
.....③电子设备的铁皮外壳面积大，能大量吸收电磁辐射干扰，也可经过公共接地线而闯入电子设备。
......超力抗干扰器不接金属外壳，与大地绝缘。上述三种干扰就不会闯入电子设备，实现彻底保护。
..........四、应用情况
......本公司为厦门安东电子公司研制的抗干扰器，使其“无纸记录仪”免除电磁干扰，胜过欧美日产品。空军装备部某厂由试用本技术转入批量定货。其他主要客户还有：上海通逸电子仪表公司、南京市金智维配用电自动化公司、无锡市德正电控电子厂、北京天时公司、前程自动化公司等138家。这些用户的实践证明，本产品实际应用效果与产品标称等级一致。进口的电源滤波器、EMI芯片、噪声抑制器均无效时，请选用超力抗干扰器，将令您满意。但它没有滤波功能，不能消除变频器谐波。
......超力抗干扰器广泛应用于带微电脑家用电器、智能仪表、自动生产线、数控机床、机器人、电脑缝纫机、织布机、自动化设备等。
..........五、超力抗干扰器表示法
..........1、文字符号、图形符号、外部电路
文字符号：IM;........图形符号：见图2;.......外部电路：见图2
.......... 2、产品型号
......例如1电源口抗干扰器型...... IM34-220Vac-20W IM-immunity抗扰度；第一个数字3表示“脉冲群”抗扰度3级，第二个数字4表示：“浪涌”抗扰度4级；用于额定电压220V的交流电源口；额定功率20W。
......例如2信号口抗干扰器型号：IM33-5Vdc-20mA IM-immunity抗扰度；第一个数字3表示“脉冲群”抗扰度3级，第二个数字3表示“浪涌”抗扰度3级；用于直流电压5V的信号口；额定直流电流20mA .
..........六、技术数据和应用
..........表1、额定电压、最高工作电压对应表

额定电压Vn 220 Vac 380 Vac 110 Vac 3 Vdc 5 Vdc 12 Vdc 24 Vdc
工作电压限值 250Vac 420Vac 130Vac 4.5 Vdc 6.1 Vdc 14.2 Vdc 28.4 Vdc


. ..........表2、产品名称、型号、抗扰、应用环境（表中没列出的规格要定制）　
型号　 脉冲群抗扰度/试验电压 浪涌抗扰度/试验电压 应用环境 产品名称，应用例
IM24-220Vac-10W　2级
/1KV 4级
/4KV　生活、商业环境：写字楼、中小学 单相2级抗扰器，民用：取代电源滤波器而抗扰更强更经济；微电脑家电，保护光电器件。
　　　　　　　　　-20W
　　　　　　　　　 -50W
IM34-220Vac–10W 3级
/2KV　4级
/4KV　典型工业环境：附近有继电器而无接触器、电磁铁、电机。 单相3级抗扰器，
一般工业品。　
　　　　　　　　　 -20W
　　　　　　　　　 -50W
IM34-220Vac–10W* 3级
/3KV　4级
/4KV　单相3级加强型抗扰器，常用：智能仪器仪表、PLC、工控机、数控机床。
　　　　　　　　　　-20W*
　　　　　　　　　　-50W*
IM44-220Vac-10W 4级
/4KV
　4级
/4KV
　严酷工业环境：附近有接触器、电磁铁、电机等。 单相4级抗扰器，优先采用：重要电脑、机器人、自动机、人员电梯。
　　　　　　　　　　-20W
　　　　　　　　　　-50W
IM44-3*380Vac-10W 三相4级抗扰器，相智能电度表
　　　　　　　　　　 -20W

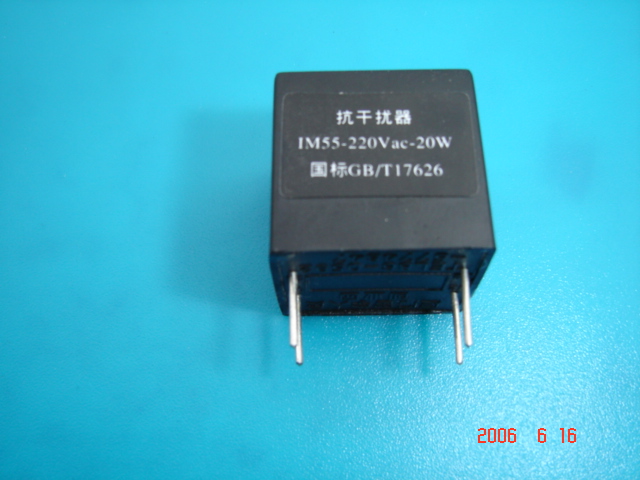

IM55-220Vac-10W 5级
/5KV　5级
/5KV　特别严酷的环境。 单相5级抗扰器，贵重品：医疗设备、航空智能系统、电力二次控制设备。
　　　　　　　　　　-20W
　　　　　　　　　　-50W
IM55-220Vac-10W* 5级
/ 5KV　5级
/5KV　军工 军用抗扰器，军用：电子设备防雷，金融电脑，国家安全电脑，飞机舰艇。
　　　　　　　　　　-20W*
　　　　　　　　　　-50W*
IM33-3Vdc-20 mA 3级
/1KV 3级
/1KV 串联在I/O口与外电路之间 信号口抗扰器：阻止传感器、外部芯片的电磁干扰闯入I/O口
　　　　-5Vdc-20 mA
　　　 -12Vdc-20 mA
　　　 -24Vdc-20 mA
..........七、使用方法
..........1、额定工作电压220、380Vac 的模块，最高工作电压分别为250、420Vac。不同额定电压不可混用。
..........2、检查内部连接：
......万用表测输入端11、21不通。测输出端12、22不通。测11、12通；测21、22通。
..........3、接口位置：
....①本产品连接在电网与微电脑稳压电源之间（即输入端11、21接电网，输出端12、22接微电脑稳压电源），可阻止电网传导来的电磁干扰通过电源口闯入微电脑。
....②本产品连接在微电脑I/O口与外部器件之间（即输入端11、21接I/O口，输出端12、22接外部器件），可阻止外部器件来的干扰通过I/O口闯入。外部器件是数字信号，采用光电耦合器隔离更经济。
..........4、阻抗匹配：
......本产品的负载若是整流变压器，应在输出端12、22之间并联电容器C2=1µF(见图2)；负载若是开关电源，可不接。
..........5、干扰源处理：
......干扰源产生的电磁骚扰经电力线衰减后才到达单片机，单片机只承受骚扰能量的小部分。为模拟这种状况，标准规定：数千伏的脉冲群、浪涌骚扰分别通过33nF、9µF电容器耦合到单片机。
......当干扰源与单片机共电源时，干扰源的能量全部“直接耦合”到单片机上。而抗干扰器体积小，“吃不了”这么多能量。因此，要采用衰减器来衰减干扰源的能量，方法有二：
....①本机有继电器、接触器、电磁铁、单相电机等220Vac干扰源，应在其线圈二端并联250Vac单相衰减器（黄色）； .....若是380Vac单相干扰源，应并联400Vac单相衰减器（黑色）。......干扰源若是直流线圈，个别处理。
....② 本机与三相电机、三相变压器安装在同一个配电柜内，应在三相绕组端并联三相衰减器，个别处理。
..........6、不接地：
.......整个电子电路不要与金属外壳（如有）连接，也不要通过电阻、电容、电感间接连接。这样，可避免公共接地线引入雷电干扰和电器接地故障干扰，实现全面、彻底保护。其他的接地，如防雷接地、安全接地、屏蔽接地等仍然需要，不变。
..........7、不得拷打。
..........八、问题讨论
..........1、抗干扰器可使“一般设计水平”的单片机系统的抗扰度达到产品标称等级；“一般设计水平”？
......单片机微电脑电子产品在生产现场一般能正常运行，但是有时出故障，这就是“一般设计水平”。
..........2、我们采用进口的电源滤波器、EMI芯片、噪声抑制器，实际应用无效。超力抗干扰器行吗？
......本产品与单片机AT89C52组成系统不接地，福建省中心检验所测试，“脉冲群”和“浪涌”抗扰度都达到4级。至少有4家用户在当地技术监督机关再次检测，结果：全部高于产品标称等级。本产品现有用户愈百家，实用效果好。空军装备部某厂试用5级抗干扰器后，说：“行呀”，已批量订货。当您的产品胜过欧美日，眉开眼笑时，勿忘喜讯告乃翁。
......如果用了5级超力抗干扰器而故障依旧，可能是①共电源干扰且未加衰减器②您产品内部有毛病，请检查微电脑系统自身缺陷。
..........3、“直接偶合干扰”或者“共电源干扰”只加抗干扰器而不加衰减器，行吗？
......可以，但是体积有电脑机箱大、价格万元，不适合民用；标准不涉及这种极端情况。采用超力抗干扰器加衰减器的方法解决，体积很小、价格很低，何乐不为呢？
..........4、电子产品加上抗干扰器会使价格升高，用户不接受怎么办？
如实告诉用户：旧产品价格不变，有电磁干扰问题。新产品的抗干扰能力超过欧美日，大大提高运行可靠性。此外，消除了高电压电磁骚扰长期不断冲击半导体而快速电老化，从而成倍延长设备工作寿命，只是价格高了X元。新旧不同档次的产品随您选择。绝大多数用户选择新产品。
......超力抗干扰器与单片机结合可以取代PLC，抗干扰度更高高，而成本低得多多，还不满足！
..........5、IM44抗干扰器接在单片机前见图2，快速分/合按钮B，使接触器线圈快速通/断电，还会复位。
......实际情况：负载通电后一般要1分钟后才断电；断电后1分钟再通电。因此标准规定：通/断电间隔1分钟。而快速分/合按钮B，通/断电间隔不足1分钟。所以单片机还会复位。超力抗干扰器，若是浪涌4级的，通/断电大于0.5分钟/次就不会复位;或者浪涌3级的，通/断电大于1秒/次，也不复位。
..........九、免费技术咨询
......购买本产品可免费咨询，请说明：①产品名称、使用环境、单片机采用开关电源或变压器整流线性电源。②干扰源和干扰现象。③画出电路框图，标出电能和信号流向、各器件电压、电流或功率，见左图3。
.......右图4是错误的检测电路，干扰源接触器线圈与单片机的开关电源是“共电源220V交流电L、N”直接耦合。

图3.....电路方框图标出电能、信号流向................................................图4....错误的检测电路。
