开关型天馈防雷器
沈晨:13926568293 QQ:35383805

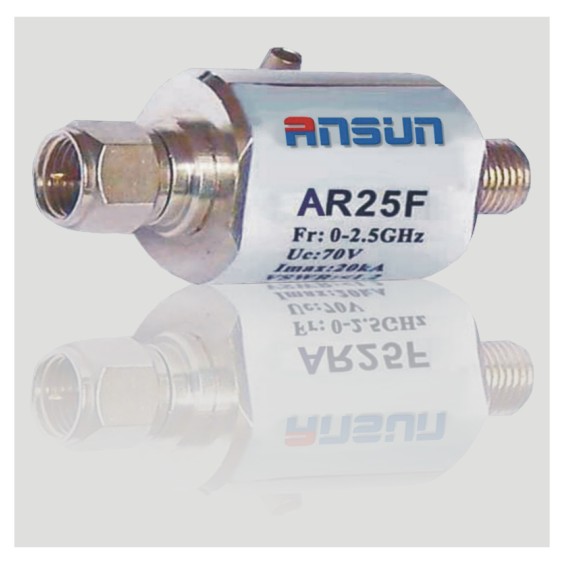

AR**系列开关型(放电管型)天馈防雷器
适用范围
· 适用于各种射频信号的收、发系统的防雷保护;
· 网络信号无线发射与接口设备防护;
· 工控信号无线发射、接收设备的防护;
· 卫星电视接收设备防护;
· 监控信号无线发射、接收设备的防护 ;
· 其他无线通讯设备的防护 ;
· 其他射频信号设备的防护。
性能特点
· 工作频带宽;
· 可馈送电源;
· 通流容量大,残压水平低;
· 插入损耗低,驻波比小;
· 响应时间快;
· 限制电压精确, 通流容量大;
· 性能稳定,工作可靠;
· 工艺考究,能在恶劣环境下长期工作。;
· 体积小,重量轻,安装、使用方便,易维护。
技术参数
型号 |
AR25N |
AR25D |
AR |
AR21T |
R25S |
工作频率(GHz) |
0-2.5 |
0-2.5 |
0-2.1 |
0-2.1 |
0-2.5 |
最大持续工作电压Uc |
≤70V | ||||
标称放电电流In |
10kA |
5kA | |||
最大放电电流Imax |
20kA |
10kA | |||
保护水平Up(8/20µs In) |
≤200V |
≤ 300V | |||
插入损耗 |
≤0.2dB | ||||
驻波比 |
≤1.2 | ||||
接头形式 |
N-K/J |
DIN-K/J |
F-K/J |
TNC-K/J |
SMA-K/J |
工作环境 |
环境温度:-40℃~+ | ||||
注:产品规格可能不定期更新,请咨询安普迅公司了解详情。 |
安装、接线
· 为了可靠地防止雷电袭击,可以在天线输出端和被保护设备端各串接一个天馈防雷器。在雷电较少的地区、天线不带放大器的情况下,也可以只在被保护设备输入端用一个。
· 防雷器上的接线片焊上尽量短的接地导线(导线截面积不小于
· 在户外使用时必须采用防雨型产品,若非防雨型产品则必须做好可靠的防雨(水)保护措施。
使用、维护
· 本产品无需特别维护。应定期对防雷器进行检查,特别是在雷雨季节前及整个雷雨期;
· 当系统工作出现故障怀疑防雷器时,可拆除防雷器后再检查,若还原到使用前的状态后系统恢复正常,则说明防雷器已经损坏,必须立即更换。
