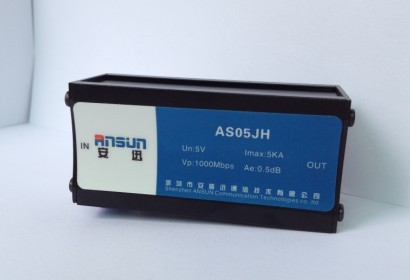

千兆网络信号防雷器

适用范围

 · 用于1000Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护；

· 千兆口网络机房网络交换机防护；

· 千兆口网络机房服务器防护；

· 千兆口网络机房其它带网络接口设备防护；

· 千兆口24口集成防雷箱主要应用于千兆口综合网络柜、分交换机柜内多信号通道的集中防护。

性能特点

· 1000M传输速度，适用于1000M网线。

· 采用多级保护电路，残压水平低；

· 插损小，响应时间快；

· 限制电压精确， 通流容量大；

· 精、细全保护，结构严谨；

· PCB采用微带设计， 隔离好，线扰低；

· 集成24路网络信号防雷箱为标准19英寸安装；

· 性能稳定，工作可靠；

· 安装、使用方便，无须维护。

技术参数

产品型号			AS05JH	AS05JH-24
最大持续工作电压Uc			5V
标称放电电流(8/20µs)			3kA
最大通流容量 (8/20µs)			5kA
保护水平Up 8/20µs  In		芯线-芯线	≤15V
		芯线-接地线	≤50
适应传输速率			1000 Mbps 1000 Mbps
插入损耗			≤0.5 dB
接口形式	输入In		RJ45 (F)
	输出 Out		RJ45 (F)
保护形式			1-8
保护路数			1	24
外形尺寸(不包含接地线) (mm)			68 * 25 * 25	483 * 113 * 45
防护等级			IP20
安装模式			串联	19英寸机箱机架式
工作环境			环境温度：－40℃～＋85℃；  相对湿度：≤95%（25℃）；海拔≤3km
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。

安装、接线

· 防雷器串联在被保护设备与信号通道之间；

· 防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反；

· 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。

使用、维护

· 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期;

· 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
