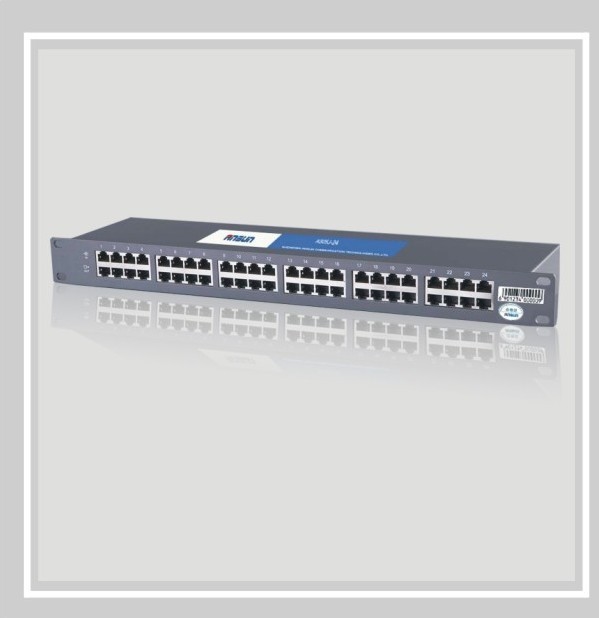

集成多路网络信号防雷箱（网络交换机专用网络信号防雷器）
适用范围
· 用于10/100/1000Mbps SWITCH、 HUB、ROUTER等网络设备的雷击和雷电电磁脉冲造成的感应过电压保护；
· 网络机房网络交换机防护；
· 网络机房服务器防护；
· 网络机房其它带网络接口设备防护；
· 24口集成防雷箱主要应用于综合网络柜、分交换机柜内多信号通道的集中防护。
性能特点
· 采用多级保护电路，残压水平低；
· 插损小，响应时间快；
· 限制电压精确， 通流容量大；
· 精、细全保护，结构严谨；
· PCB采用微带设计， 隔离好，线扰低；
· 集成24路网络信号防雷箱为标准19英寸安装；
· 性能稳定，工作可靠；
· 安装、使用方便，无须维护。
技术参数
|
产品型号 |
AS05J-24 |
AS05JH-24 | ||
|
最大持续工作电压Uc |
5V | |||
|
标称放电电流(8/20µs) |
3kA | |||
|
最大通流容量 (8/20µs) |
5kA | |||
|
保护水平Up 8/20µs In |
芯线-芯线 |
≤15V | ||
|
芯线-接地线 |
≤50 | |||
|
适应传输速率 |
100 Mbps |
1000 Mbps | ||
|
插入损耗 |
≤0.5 dB | |||
|
接口形式 |
输入In |
RJ45 (F) | ||
|
输出 Out |
RJ45 (F) | |||
|
保护形式 |
1/2， 3/6 |
1-8 | ||
|
保护路数 |
1 |
24 | ||
|
外形尺寸(不包含接地线) (mm) |
68 * 25 * 25 |
483 * 113 * 45 | ||
|
防护等级 |
IP20 | |||
|
安装模式 |
19英寸机箱机架式 | |||
|
工作环境 |
环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km | |||
|
注：产品规格可能不定期更新，请咨询安普迅公司了解详情。 | ||||
安装、接线
· 防雷器串联在被保护设备与信号通道之间；
· 防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反；
· 把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
使用、维护
· 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期;
· 当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
