详细描述
·等电流输出值不受输出端负载电压影晌
·极为精确的电流输出值,
通道间最大差异值:<3%;
芯片间最大差异值:<6%。
·利用一个外接电阻,可调整电流输出值
·等电流输出范围值:5-120mA
·快速的输出电流响应,
OE(最小值):200ns@1out<60mA
OE(最小值):400ns@1out=60-100mA
·高达25MHz输入脉冲频率
·具Schmittrgger输入装置
·操作电压:5V
产品介绍

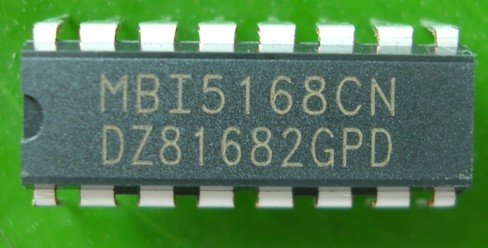

MBI5168与MBI5001的脚位完全一致,然而在电气规格的表现上大幅提升,主要是因为
MBI5168采用precisionDriveTM技术以改进电气特性.
MBI5168是利用最新硅半导技术,专为LED显示面版设计的驱动IC,它内建的CMOS位移缓
存器与栓锁器,可以将串的的输入数据转换成平行输出数据格式.MBI5168的8个电流源
可以在每个输出级提供5-120mA定电流量以驱动LED.
在应用MBI5168于LED面板系统设计之时,MBI5168可提供系统设计人员极大的弹性与极
佳的组件效能.MBI5168的使用者可以经由选用不同阻值的外接电阻器来调整MBI5168
各输出级的电流大小,藉此机制,使用者可轻松地控制LED的发光高度.
MBI5168的设计保证其输出级可耐压17伏特以上,因此可以在每个输出端串接多个LED.
此外,MBI5168亦可工作在25MHz的高时钟频率以满足系统对大量数据传输上的需求.
