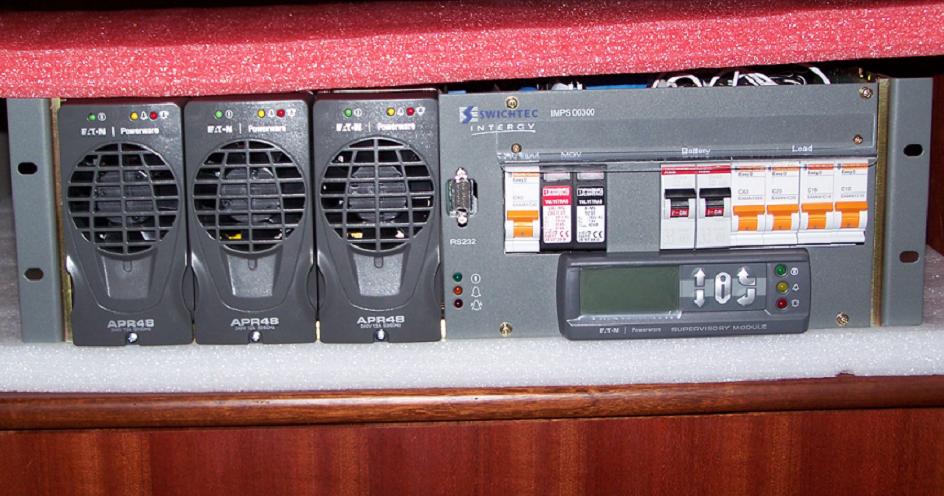

英特吉IMPS00300嵌入式电源系统是专为小功率通讯设备设计的直流电源系统，结构紧凑、高效、灵活。
    英特吉IMPS00300电源系统中的APR48整流器，采用了施威特克公司的专利技术。整流器和直流配电模块装在一起。
    48V电源系统参数可预配置，因此安装调试简易。所有系统设置均可在配置软件中调整并存储，通过配置编辑软件对系统进行一步到位设置。

特征: 极宽的交流输入电压范围 灵活的模块化设计，系统扩容方便快捷 预置典型配置软件 快速更换，不需手调 真正的带电热插拔 主动电压控制 直流配电模块AB式配电可选 可选配简单环境监控 符合国际标准

机械:

型号	宽×深×高	进线方式	出线方式	机架盖板
IMPS00300	483*280*133mm	前进	前出	无
IMPS00300A/E	483*280*133mm	后进	后出	有

交流输入:
标称：单相三线制：220V/240V，50/60Hz
电压范围：相电压：150-300V
频率范围：45-66Hz
保护：进线过载及短路保护
防雷：C 级防雷及告警，220V，最大池流20KA（8/20μS）
直流输出:
输出分路过载和短路保护：
 任一MCB故障自动产生声光告警
 负载配电：4 路20A 空气开关
 电池配电：1 路40A 空气开关
 *注：直流分路容量可按用户要求进行调整。
选项：电池低压脱离模块：脱离电压及重接电压可按需设置，以保护电池；
系统参数:
可选配整流器：APR48（1500W，智能风冷，+48V）
单机可达最大系统容量：APR48 93A@48V
效率：>90％（48V）
启动冲击电流：≤最大输入电流有效值的100%
负载效应：＜±0.5%
负载效应超调量是：≤±1%（恢复时间：<100μS）
源效应：＜±0.05%
开关机过冲幅度：无过冲
稳压精度：＜±0.5%
均流误差：＜±5%
整流器输具有限流功率特性，限流范围从30%-100%额定电流可设置
电话衡重杂音：≤1mV
峰-峰值杂音：＜100mV
环境要求:
环境温度：标称：25±5℃
范围：－10～＋50℃（额定功率输出）
相对湿度：标称：50±10％RH
范围：<95％RH（不结露）
海拔高度：<2000m（大于2000m，可降容使用）
灰尘：<1mg/m³
振动：以1.5m/s² 5-100Hz，连续作用于任何方向
系统功能:
主动电压控制：控制精度±0.1V
均浮充转换：手动均充或周期均充可按需设定，均浮充转换可手动或自动进行
快充自动控制：可按电池的放电容量或放电时间自动确定是否需要快充，快充结束后自动转入浮充
开关机：可遥控可手动 整流器开关机
电池限流：限流点可根据电池需要任意设置，以保护电池
温度补偿：中心温度/补偿值等参数可根据电池需要任意设置，延长电池寿命
电池测试：电池在线放电测试，整流器电压自动跟踪电池电压，若电池测试失败，则整流器即时给通信设备供电，保证通信畅通。
监控:
监控模块：SM40
控制信号接口：5 个用户数字输入量输入
              －可接入门禁，烟禁等干接点信号，以实现经济型动力监控
              5个输出继电器干接点（COM-NO-NC）：接点参数最大值：60VDC
              1A,30W,125VAC,62.5VA
             （注：IMPS00300A型不带继电器干接点输出）
监控接口及协议：RS232；支持S3P和MII信息产业部颁协议
通信方式：支持MODEM 通过PSTN 或适配器通过以太网与上位机进行通讯（通过以太网时可选择S3P 协议）
告警和显示：声光告警，配置灵活
    缺省告警：整流器紧急/非紧急，熔断器故障，交流故障，浮充电压过高/过低，负载电压过高/过低/系统负荷过重，电池测试失败等
    测量并可滚动显示：整流器输出总分电流；汇流排电压；负载总电流；电池总电流；系统功率％；电池/机房温度
其它选件：
整流器盲板：未装整流器的地方要装上整流器盲板
ICM-100 环境监控板（温湿度、烟雾）：IMPS00300E型选配
SEMM100 简易环境监控系统：IMPS00300A型选配
