详细描述

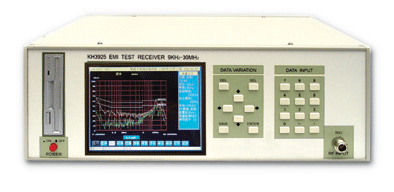

KH3900系列EMI测试接收机是全自动的测试接收机,是进行EMI测试的主要工具。当配置天线(或其他辅助测量设备)后,就是一部全自动标准场强测量仪,该测量仪作为EMI测试的重要的设备,用以测量空间的无用或有害的相关干扰信号:与此同时,也可以测量空间电台、电视台发出的有用无线电信号的场强。KH3925型接收机将所配天线的标准系数自动输入接收机内部,可直接读出所测的场强值。该接收机还可以作为频谱仪,实现全景扫描空间电磁场的场强。更主要的是它能实现步进的、离散的、逐点的点频测量多频点或单频点的场强,其测量结果可输入接收机内硬盘或通过该机软驱存入软盘或直接打印输出。该测量接收机符合国家标准GB/T 6113.1G和国际标准CISPR16-1的要求,为方便用户使用,
1.测量频率范围:
9kHz ~ 30MHz (KH3925型)
9kHz ~ 300MHz (KH3929型)
9kHz ~ 1000MHz(KH3928型)
2.频率分辨率: (9kHz ~ 150kHz):30Hz; (150kHz ~ 30MHz):1kHz
3.频率稳定性: 10 -6
4.输入阻抗: 50Ω
5.驻波系数: 1.3 (RFATT > 10dB)
6.测试模式: 平均值 准峰值 峰值
18.杂散干扰抑制: 不得小于40dB
19.屏蔽效果: 不得小于60 d 20.寄生信号: 不多于3点,电平小于30dB
7.终端电压测量范围:0dB ~ 120dB(S/N=6dB 1mV=0dB) 21.电源: 交流220V,50Hz,消耗功率不大于70W,
8.终端电压测量误差:(在标准工作状态下)≤±2dB 当交流电压变化±10%时,本仪器仍能正常工作
9.场强测量范围: 在终端电压的范围上加天线的衰减系数 22.扫描方式: 可设定扫描范围、步长、电平门限
10.场强测量误差: ≤±4dB 23.操作方式: 全自动、手动
11.中频衰减: 不小于40dB 24.显示方式: TFT彩液晶显示
12.镜象波道衰减: 不小于35dB 25.频标显示: 超过门限的电平和频率
13.整机通频带(-6dB):200Hz,9kHz 26.天线校正: 自动
14.过载系数: 检波前 30dB 27.输出方式: 软盘存储、打印和输出
检波后 直流放大器 ≥ 12dB 28.软件: 可根据用户需求配置
15.检波器时间常数: 29.接口: RS232
⑴ 平均值: 充放电时间常数小于1 ms 30.电源: 50Hz 220V
⑵ 准峰值: 充电时间常数1ms 31.仪器的外形尺寸:420mm×430mm×144mm
放电时间常数160ms±10ms 32.主机重量: 约14kg
16.表头机械时间常数:160ms±80ms
17.脉冲特性
⑴ 绝对特性:对于频谱密度为0.316mVoS重复频率为100Hz的脉冲信号,与66dB有效值的正弦信号的电动势读数误差不得大于±1.5dB。
⑵ 相对特性:如下表
