· 体积小，重量轻。

· 可靠性高，低价格。

· 电路输入电压范围宽。

· 变换效率高，工作温升低。

· 内置滤波电路，对外辐射干扰少。

· 具有基本保护电路，适应环境能力好。

· 4小时、100%全负载老化及全系列功能测试。

 参数    型号

特性

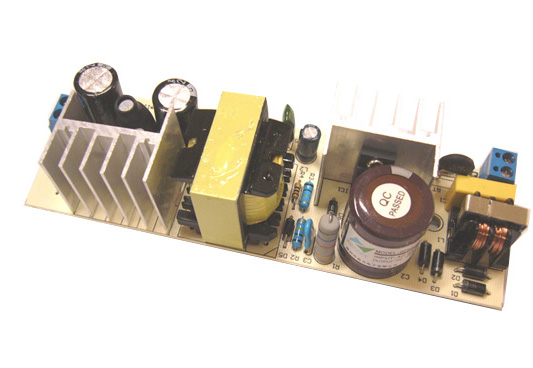

12V/2A基板

额定输出电压

DC+ 12V

输出接口位置

参照PCB板

输出电压范围

整定误差：<±5%

额定输出电流

0～2A

输出电压纹波

Vnor<12mV；Vp-p100Hz<60mV；Vp-pmax<120mV

Li ; Lo调整率

Line:±0.5%；Load:±4.5%

综合稳压精度

±5%

额定输出功率

≈24W

额定工作效率

≈80%

额定输入电压

额定电压：AC100-240V。接口位置：两位输入插座

额定输入电流

额定电流：AC0.15A(AC220V)，电流范围AC0.13A～0.32A

交流输入频率

额定交流电压频率范围47～63Hz，正弦波

输入冲击电流

工作通电瞬间对供电电网的冲击涌浪电流：开机冷启动最大值为20A/10mS

输入过压保护

输入允许范围AC0～280V；过压保护点AC300V±5V，电源进入不可恢复停机状态

输出过载保护

过载保护点约为额定输出功率的150-225%；过载保护为限功率掉电压方式；短路保护为输出限功率方式

输出过压保护

------

工作过热保护

------

多机串并功能

允许同系列电源实行多机串联使用

电源时间参数

预备时间（SETUP TIME）≈200mS；稳定时间（RISE TIME）≈50mS；维持时间（HOLD UP TIME）≈20mS

隔离电压参数

[输入端-输出端：AC3KV、输入端-外壳：AC3KV]  50Hz  加电1min：漏电流<5mA

工作温度参数

工作温飘系数约为±0.03[%/℃]；绝对温升系数约为1.25[℃/W]；工作输出为额定功率时机身绝对温升为25℃±5℃

环境条件参数

储存环境：－20℃～＋85℃；10%～95%RH.。工作环境：－10℃～＋50℃；20%～90%RH.。(视使用环境和功率而不同)

工作散热方式

连续工作制式，机身自然冷却散热（使用环境及安装位置差异影响功率使用量）

外观安装尺寸

规格尺寸：L×W×Hmm³；

净重量及外色

设计标准依据

国标GB-4943；GB-9254

注：1）上述检测指标均在下述条件下测得：输入额定电压及输出额定负载范围内，环境为 25℃、85%RH．，周围无风动状态下

2） 输出直流电压纹波检测：用一根长为30cm 截面 1m㎡一端接有0.1μF及0.47μF电容的平行绞绕线旁路在检测点，分别检测100Hz

   主频纹波最大峰峰值Vp-p100Hz及综合纹波最大峰峰值Vp-pmax。

    3）Li电压调整率：负载为额定值时，输入电压在额定范围内变动；Lo负载调整率：输入为额定电压值时，负载从零至额定值变动。
