发电厂、变电站的直流系统直接向保护、控制以及其它自动化装置供电，直流系统工作的可靠性、安全性直接关系到企业生产的安全可靠。 当直流系统发生接地故障后，必须尽快查找并予以排除，否则会造成系统部分停电、瘫痪等恶性事故。传统的做法是采用拉路试验，以确定故障线或故障区域，然后再人工查找，这种做法个有很大盲目性，对于一个庞大的直流系统，往往为查找一个接地点要花费几天时间，而且这种拉路试验方法，不仅给安全生产造成威胁，并且对多点接地故障，不允许停电的线路，更是无能为力。

近年来，国内先后出现一些监测、定位装置，但由于这些检测仪器设计原理本身的缺陷及不完善，且操作繁杂，造成其使用效果不理想，因而未得到广泛推广使用。 我公司在多年来生产、设计电力系统保护、自动化装置及仪器仪表的基础上，引进美国A.M.S公司技术，并根据国内电力系统特点加以改进，研制开发出适合我国国情的GK-ZDT型直流系统接地故障探测仪。

本仪器结构简单精巧、携带方便、简单、灵敏度高，可准确探测出接地故障线路，并准确定位接地点经在多家发电厂、变电站中使用证明，本仪器在220V、110V、48V、24V各种电压等级的直流系统中，均可准确探测出接地故障点。

仪器构成

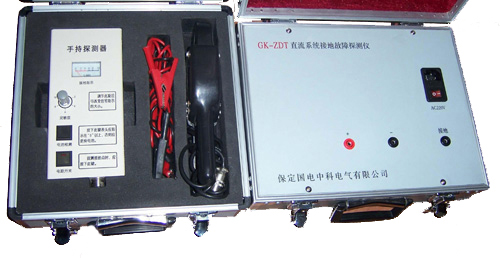

本仪器由编码器、手持探测及探头三部分组成。

 1.编码器编码器是本仪器的关键部分，它把编码信号注入直线母线，通过手持探测器接怍其信号，从而判断故障点。本编码器具有自适应性，可根据被测直流系统的实际参数（如等值对地电容、等值电流、等值负载等）自动输出编码信号。（编码器所发了的编码信号对继电保护没有任何影响）

 2. 手持探测器手持探测器是与编码器相匹配的检测仪器。通过探头接收故障线路上流动的特定编码信号，通过对探测到的编码信号及其在传输线路上所产生的变化进行分析，从而判断线路中的接地点。并将结果示于表头。

3.探头探头是本仪器的信号接怍与变送器件，将其卡于被测故障线路，可接收线路上的编码信号.

产品特点和技术规范

产品特点：

• 属于便携式，携带方便，重量轻，体积小，即使在十分狭窄的空间亦可使用。
• 手持探测器配有多种规格的探头，灵敏度高。
• 设计原理先进，能迅速准确地确定故障线路、故障点。
• 使用本仪器无需断开直流电源或直流馈线。
• 编码器位于直流电源母线侧，探测时无需改变其位置。
• 探测器及探头工作不受距离限制，可携带至任意处进行探测。
• 使用操作十分简单，只须按动编码器及手持探测器的电源开关，即可开始工作，工作过程中无须操作任何按键。
• 不受直流系统电压等级限制。
• 可以两人或三人同时查找接地点，查找速度快。

主要技术规范

工作电源：编码器：AC22V±10% 50Hz/60Hz 探测器：DC9V 电池两节

环境湿度：<90%

适用范围：DC220V、DC110V、DC48V、DC24V。
