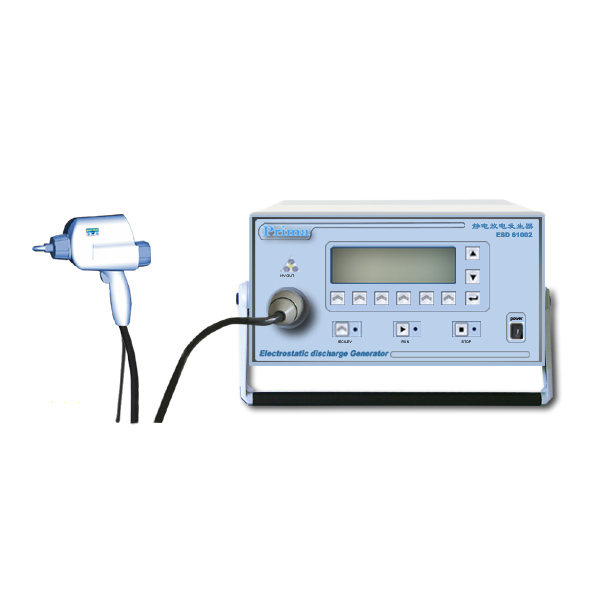

静电放电发生器 ESD61002A
详细描述
1.符合 IEC61000-4-2 和 GB/T17626.2 标准的要求; 2.为评定电气和电子设备经受静电放电时的性能提供一个判据; 3.液晶显示, 智能控制,使用程控高压电源,可靠性好,内置国际标准等级参数 ,体积小,操作方便; 4.可以非常方便地更换阻容套件,以满足不同标准的试验要求。 |
|
技术参数:
|
输出电压 Output voltage(kV) |
第一峰点 电流 First peak current(A) |
30ns 处 电流 Current at 30ns(A) |
60ns 处 电流 current at 60ns(A) |
2 |
7.5 |
4 |
2 |
4 |
15 |
8 |
4 |
6 |
22.5 |
12 |
6 |
8 |
30 |
16 |
8 | |
参数 Parameter |
ESD61002A(20kV) |
ESD61002B(30kV) |
输出电压 Output voltage |
0.2-- ± 20kV ± 5% |
0.2-- ± 30kV ± 5% |
输出电压极性 Polarity |
正 / 负 Positive/Negative |
放电电容 Energy storage capacitance |
150pF |
放电电阻 Discharge resistor |
330 Ω |
放电电流上升时间 Current rise time |
0.7 ~ 1ns |
工作形式 Operation modes |
放电时间间隔可以设置在 0.05 ~ 99.99s 之间,可满足各种操作方式,如 20PPS 放电; 设置值小于 0.05s 时,是单次放电 |
放电次数设定 Numbers of discharge |
1 ~ 9999 或无限次 |
放电形式 Dischange modes |
接触放电 Contact discharge |
空气放电 Air discharge |
放电次数 Number of discharge |
可预设置 1-9999 次或无限次 |
设备工作电源 Power |
AC220V ± 10%,50 Hz |
环境温度 Operating temp. |
15 ℃ -35 ℃ |
主机尺寸,重量 Dimension,Weight |
350×360×175 mm 10kg | |
| | |
|
|
