穿心电容,馈通滤波器,低通滤波器,焊接式滤波器,树脂密封滤波器,玻璃密封高性能滤波器

一、标称容量：
1000pF=1nF  1000000pF=1μF  1000nF=1μF  1μF=1000nF=1000000pF  1F=1000000μF

二、工作电流：
0.06A,0.15A,0.25A,0.3A,0.45A,0.5A,1A,2A,3A,4A,5A,10A,15A,25A,50A,100A

三、额定电压：
直流：5V,28V,35V,50V,60V,70V,80V,100V,150V,200V,250V,275V
      300V,330V,350V,400V,450V,500V,600V,750V,1250V,2500V
交流：70V,85V,90V,115V,125V,140V,200V,220V,230V,240V,330V,350V

四、耐电压：
直流：额定电压的2.5倍
交流：额定电压的6倍的直流电压

五、工作温度：
E：-40-+85℃  F：-55-+85℃  G：-55-+125℃

六、安装方式：
H：焊接式  I：螺栓式

七、螺纹直径公制范围：
M3,M4,M5,M6,M8,M9

进口滤波器螺纹直径对比：
Thread Maximum Mounting
Torque Mounting Hole
Dia. Drill Size
Size in-lbs Nm (in) (mm) English  Metric
(mm)
4-40 1.5 0.17 0.12 3.05 # 31 3.1
6-40 3 0.339 0.147 3.73 # 26 3.75
6-32 3 0.339 0.147 3.73 # 26 3.75
8-32 4 0.452 0.173 4.39 # 17 4.4
10-32 4 0.452 0.19 4.83 # 8 5.1
12-28 6 0.678 0.228 5.79 # 1 5.8
12-32 6 0.678 0.228 5.79 # 1 5.8
1/4-28 7 0.791 0.261 6.63 # G 6.7
5/16-24 7 0.791 0.323 8.2 # P 8.25
5/16-32 7 0.791 0.323 8.2 # P 8.25
3/8-32 9 1.017 0.386 9.8 # W 9.9

八、馈通滤波器类型：
C 型滤波器
是由三端电容或穿心电容构成,是一种避免高频对地的噪音干扰的低自感应装置,成本低廉,适合应用于高阻抗源和高负载的场合。

L 型滤波器
这是款带有电感元件和电容元件的馈通滤波器,这种滤波器典型用于带有低阻抗源和高阻抗负载的电路中,反之亦然。

Pi 型滤波器
Pi 型滤波器是由两个电容元件和在两个电容元件之间的一个电感元件组成，对阻抗源和负载均表现为低阻抗。Pi型滤波器比C型，L型结构提供更好的高频滤波性能。

T 型滤波器
T型滤波器由两个电感元件和一个电容元件组成。其电路结构表现为从任何一端的输入均为高阻抗。它和Pi 型滤波结构相似，但没有Pi型滤波器应用广泛,可应用于开关转换领域。

多级式双T型滤波器
多级式双T型滤波器是为带有低阻抗源和负载的电路中的适宜的插入损耗而设计的，它被推荐在任何需要高滤波效果中应用。

九、插入损耗：
CKT MMin Cap  Minimum Insertion Loss(dB)
  30KHz 150KHz 300KHz 1MHz 10MHz 100MHz 1GHz
C 0.015μF    6 25 45 50 RTF-66-001
LB 0.015μF    6 25 38 50 RTF-66-002
C 0.060μF  5 10 18 38 55 70 RTF-66-003
C 0.062μF  2 7 17 37 55 70 RTF-66-004
C 0.150μF  6 15 26 42 55 70 RTF-66-005
C 0.150μF  10 16 26 40 52 70 RTF-66-006
LB 0.150μF  23 35 56 70 70 70 RTF-66-007
T 0.150μF 11 57 70 70 70 70 70 RTF-66-008
Pi 0.200μF  27 46 74 80 80 80 RTF-66-009
C 0.250μF  14 20 31 40 56 70 RTF-66-010
LT 0.250μF  13 20 35 70 70 70 RTF-66-011
LB 0.250μF  23 35 56 70 70 70 RTF-66-012
T 0.250μF  13 21 43 80 70 70 RTF-66-013
C 0.300μF 7 19 25 35 55 70 70 RTF-66-014
Pi 0.300μF  20 40 70 70 70 70 RTF-66-015
Pi 0.300μF  8 50 66 70 70 70 RTF-66-016

CKT Min Cap Minimum Insertion Loss(dB)
  1MHz 3MHz 10MHz 30MHz 100MHz 300MHz 1GHz 10GHz
C 10pF       10 10 RTF-76-001
Pi 65pF       16 42 RTF-76-002
C 100pF     3 10 20 28 RTF-76-003
C 470pF     12 22 25 30 RTF-76-004
C 500pF     15 20 35 40 RTF-76-005
C 1000pF    11 20 28 28 68 RTF-76-006
C 1200pF   5 9 20 28 35 45 RTF-76-007
Pi 1200pF   5 15 30 45 55 55 RTF-76-008
C 1500pF   5 15 22 29 37 46 RTF-76-009
Pi 1500pF   5 15 45 50 70 70 RTF-76-010
Pi 1750pF   8 17 50 65 70 70 RTF-76-011
C 2000pF   8 16 24 30 38 47 RTF-76-012
Pi 2500pF   5 10 50 50 65 65 RTF-76-013
C 2700pF   9 18 27 33 40 50 RTF-76-014
Pi 3000pF   7 25 50 65 65 65 RTF-76-015
C 3300pF   13 18 28 34 43 51 RTF-76-016
C 4700pF   15 20 30 38 47 52 RTF-76-017
C 5000pF   15 24 33 37 40 50 RTF-76-018
Pi 5000pF  7 15 30 55 65 70 70 RTF-76-019
Pi 5500pF   20 30 65 65 70 70 RTF-76-020
Pi 7000pF  8 15 40 65 70 70 70 RTF-76-021
Pi 9000pF  8 18 45 65 70 70 70 RTF-76-022
C 0.01μF  12 20 29 38 45 50 55 RTF-76-023
Pi 0.01μF  10 20 45 65 70 70 70 RTF-76-024
LB 0.01μF  12 21 30 41 45 70 70 RTF-76-025
Pi 0.012μF 5 10 25 50 70 70 70 70 RTF-76-026
C 0.015μF 7 9 20 29 35 45 50 60 RTF-76-027
Pi 0.018μF 7 14 30 55 70 70 70 70 RTF-76-028
Pi 0.022μF 7  35 60 70 70 70 70 RTF-76-029
LB 0.022μF 7 17 27 34 43 47 55 55 RTF-76-030
Pi 0.025μF 10 15 40 60 70 70 70 70 RTF-76-031
C 0.027μF 10 20 30 37 45 50 55 60 RTF-76-032

CKT MMin Cap  Minimum Insertion Loss(dB)
  30KHz 150KHz 300KHz 1MHz 10MHz 100MHz 1GHz
C 0.450μF 6 19 25 36 40 60 70 RTF-86-001
LT 0.450μF 6 20 26 37 68 70 70 RTF-86-002
C 0.500μF 7 20 28 39 55 70 70 RTF-86-003
Pi 0.500μF  33 52 80 80 80 70 RTF-86-004
Pi 0.500μF  47 65 80 80 70 70 RTF-86-005
T 0.500μF 4 25 40 70 70 70 70 RTF-86-006
LB 0.7μF 9 20 29 39 52 70 70 RTF-86-007
T 0.750μF 10 22 31 55 80 70 70 RTF-86-008
Pi 0.990μF 9 24 29 40 70 70 70 RTF-86-009
Pi 1.0μF 28 70 70 70 70 70 70 RTF-86-010
Pi 1.0μF 9 24 29 40 70 70 70 RTF-86-011
LB 1.0μF 10 25 30 41 56 70 70 RTF-86-012
C 1.2μF 15 28 33     40 40 70 70 RTF-86-013
LB 1.2μF 15 25 34 44 60 70 70 RTF-86-014
C 1.4μF 15 28 33 44 60 70 70 RTF-86-015
LB 1.4μF 15 28 33 44 60 70 70 RTF-86-016
LB 1.4μF 44 70 70 70 70 70 70 RTF-86-017
LT 1.4μF 15 28 33 44 60 70 70 RTF-86-018
LT 1.4μF 21 52 64 70 70 70 70 RTF-86-019
T 1.4μF 17 27 34 44 60 70 70 RTF-86-020
Pi 1.5μF 24 66 70 70 70 70 70 RTF-86-021
Pi 1.5μF  46 65 80 80 80 80 RTF-86-022
C 2.1μF 20 33 40 50 65 70 70 RTF-86-023
C 2.8μF 20 34 39 50 60 70 70 RTF-86-024
LB 2.8μF 20 34 40 49 60 70 70 RTF-86-025
Pi 2.8μF 21 32 40 35 68 70 70 RTF-86-026
Pi 2.8μF  18 60 70 70 70 70 RTF-86-027
Pi 2.8μF 29 73 80 80 80 80 80 RTF-86-028
Pi 2.8μF 8 52 71 80 80 80 80 RTF-86-029
Pi 2.8μF 35 69 70 70 70 70 70 RTF-86-030
C 4.0μF 26 40 46 55 60 70 70 RTF-86-031
Pi 5.2μF 23 35 42 50 70 70 70 RTF-86-032

CKT Min Cap Minimum Insertion Loss(dB)
  1MHz 3MHz 10MHz 30MHz 100MHz 300MHz 1GHz 10GHz
LB 0.027μF 10 20 30 38 45 45 65 70 RTF-96-001
Pi 0.028μF 10 14 38 65 75 75 75 75 RTF-96-002
C 0.045μF 14 22 30 40 45 50 55 60 RTF-96-003
C 0.050μF 15 24 35 41 45 50 60 60 RTF-96-004
Pi 0.050μF 15 20 60 65 75 75 75 75 RTF-96-005
LB 0.050μF 15 24 35 42 54 56 70 70 RTF-96-006
C 0.056μF 15 24 34 41 45 50 60 60 RTF-96-007
LB 0.075μF 18 25 37 42 52 55 70 70 RTF-96-008
C 0.08μF 15 24 37 41 51 51 55 55 RTF-96-009
C 0.1μF 22 31 40 44 47 55 65 65 RTF-96-010
Pi 0.1μF 10 40 52 70 70 70 70 70 RTF-96-011
Pi 0.15μF 12 43 68 70 70 70 70 70 RTF-96-012
C 0.21μF 28 37 45 50 55 60 70 70 RTF-96-013
C 0.3μF 30 38 47 50 55 60 70 70 RTF-96-014
C 0.75μF 35 37 51 51 61 61 65 70 RTF-96-015
C 0.8μF 40 46 52 54 70 70 70 70 RTF-96-016
C 1μF 38 40 52 52 70 70 78 80 RTF-96-017

十、产品定型：RTF-66-001-150GI4
标称电容 工作电流 额定电压 工作温度 安装方式 螺纹尺寸
RTF-66-001 1   50 G    I    4
C  0.015μF 1A 50V -55-+125℃ 螺栓式  M4

十一、馈通滤波器特性和应用：

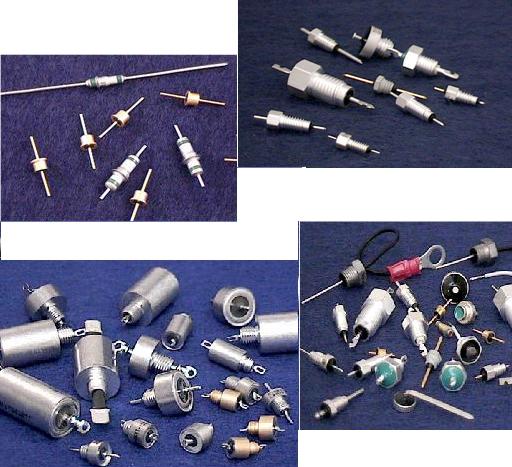

1）焊接式馈通滤波器
焊接式馈通滤波器是对于安装空间狭小时最理想的产品；
应用：主要用于滤波信号、数据线和AC电源线；
电信设备、传输设备、微波滤波器、工控机、复合电路滤波器组件；
尺寸小：有效利用空间；
额定电压：可达750VDC；
多种电路结构：C型、Pi型、L型电路都可以提供；
高温构造：可以防止安装时的回流；
认证：可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)认证的滤波器；

2）树脂密封螺栓式馈通滤波器
树脂密封螺栓式馈通滤波器用所配的螺母和垫圈可以很方便地安装到通孔位置；
在坚固外壳的两端用树脂密封提供良好的环境保护；
应用：主要用于信号、数据线、DC电源线滤波；其中微型挤压安装或螺装是应用在不宜焊接时的理想选择，适合微波及其他高频应用；
电压：可到达2500VDC/240VAC
认证：可供MIL-F-15733认证产品
电路结构：C型、L型、Pi型

3）高流高压树脂密封馈通滤波器
应用：高流滤波器主要应用于高流开关式电源、DC充电系统；
      高压滤波器主要应用于高压电源、坚固螺栓式结构容易安装；
特点：高电流可达100Amps
电压：可达2500VDC和240VAC@400HZ

4）玻璃密封高性能馈通滤波器
此系列滤波器采用玻璃密封装、具有优良EMI滤波性能；对那些在恶劣的环境仍要求高可靠性滤波的，
这款产品是最好的选择，可供10KHz 到大于10GHz的宽频高性能EMI滤波，玻璃密封系列高度防潮、
防腐蚀、防其他可能在军事应用中遇到的恶劣环境的影响。
应用：电源、信号线、火箭点火装置、飞机、军事通讯、医疗设备、多段式滤波；
优化设计: 多种尺寸形状及C 、L和π型电路供选择、瞬间抑制π、T、&TT电路可选；
可靠性: 参照MIL-F-15733和MIL-F-28861标准制造、符合QPL要求；
       基于MIL-F-28861、太空应用“S”级水平
FED/MIL认证: 符合MIL-F-15733和 MIL-F-28861标准
特性: 插入损耗范围 1MHZ - 18GHZ
电容量和温度特性:  1.4μF NPO、X7R、Z5U
温度范围: -55℃-+125℃
最大电压值: 400VDC 240VAC@400HZ
最大电流: 30Amps
