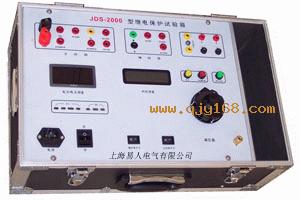

JDS-2000型继电保护测试仪

 一.用途及特点

JDS-2000型继电保护测试仪是我公司2000年开发的又一新型继电保护试验设备，该设备在主体不变的情况下，重量仅为10公斤，采用不锈钢或塑铝机箱，美观牢固，减震性能良好。采用双碳刷调压器（即双面调调压器），大旋钮调节负载较重的交直流电压、电流，小旋钮调节负载较轻的交直流电压、电流，可两路同时输出。采用0.5级数字表，高精度传感器，测量精确，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具。

 二.主要技术特性：

1.输入电源：AC220V±10％ 50Hz

2.标称容量：0.75KVA(可根据要求增加或减小容量)

3.输　出：

主回路：AC 0～250V (3A) (大旋钮调节) 0～500mA（15V）

串电阻：0～10A  (15V)

串电阻：0～100A (10A)

        DC 0～350V(3A)

        0～500mA （15V）

串电阻：0～10A （15V）

辅回路：AC 0～20V(1A) (小旋钮调节)

        AC 0～250V(1A)

        DC 0～350V（1A）

4.测量范围：

测 电 压 范 围:0～500.0V(直测)

测交流电流范围:0～500mA(直测)

               0～10.00A（传感器输入）

               0～100.0A(传感器输入)

测直流电流范围:0～500.0mA(直测)

               0～10.00A（分流器输入）

测时间范围:0～999..999S（分辨率为1mS）

5.标准度：测量标准为0.5级

6.外形尺寸：272mm×172mm×262mm

7.重量：10Kg

8.使用环境温度：-20℃～45℃

 三.工作原理：

    1.原理说明：

仪器分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。
