三合一防雷器
详细描述
|
|

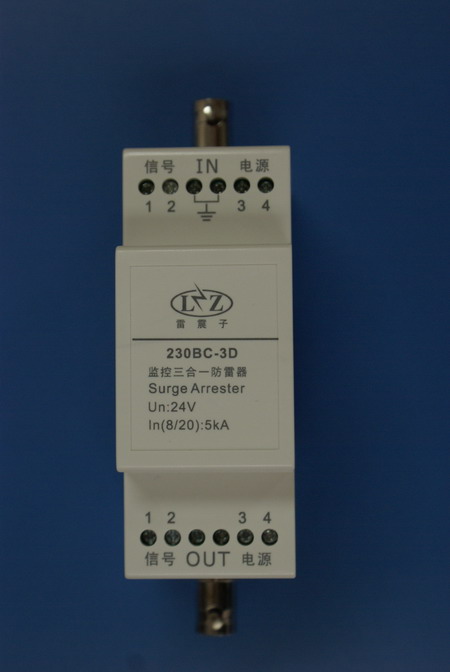

230BC-3D |
|
CPD-220AC/3摄像头三合一保护防雷器为一体化多功能电涌保护器。可以分别对摄像机的电源、视频、云台控制线路实施浪涌保护,最高通流容量可达10KA。而限制电压则可低至15 V ,反应速度为纳秒级,可充分保护采用最新技术的监控设备。 ——多功能浪涌过电压保护 ——大容量 10KA ——高速反应(≤ 25ns) ——3合1 设计 ——低损耗
|
型号 |
230BC-3D |
功能 |
视频 /电源/控制 |
失效指示 |
|
电源保护参数 |
最大持续运行电压 |
220V |
最大放电电流 |
10KA |
视频 /音频保护参数 |
最大持续运行电压 |
8V |
限制电压 Uxx |
15V |
最大通流容量 |
10KA |
最大传输速率 |
10MHz(插入损耗<0.2dB) |
云台控制控制信号保护参数 |
最大持续运行电压 Uc |
30V |
限制电压 Uxx |
75V |
最大通流容量 |
10KA |
最大传输速率 |
10MHz(插入损耗<0.2dB) |
|
摄像头三合一保护防雷器 230BC-3D安装方法: |
按防雷器指示将视
|
|
230BC-3D |
|
230BC-3D摄像头三合一保护防雷器为一体化多功能电涌保护器。可以分别对摄像机的电源、视频、云台控制线路实施浪涌保护,最高通流容量可达10KA。而限制电压则可低至15 V ,反应速度为纳秒级,可充分保护采用最新技术的监控设备。 ——多功能浪涌过电压保护 ——大容量 10KA ——高速反应(≤ 25ns) ——3合1 设计 ——低损耗
|
型号 |
230BC-3D |
功能 |
视频 /电源/控制 |
失效指示 |
|
电源保护参数 |
最大持续运行电压 |
220V |
最大放电电流 |
10KA |
视频 /音频保护参数 |
最大持续运行电压 |
8V |
限制电压 Uxx |
15V |
最大通流容量 |
10KA |
最大传输速率 |
10MHz(插入损耗<0.2dB) |
云台控制控制信号保护参数 |
最大持续运行电压 Uc |
30V |
限制电压 Uxx |
75V |
最大通流容量 |
10KA |
最大传输速率 |
10MHz(插入损耗<0.2dB) |
|
摄像头三合一保护防雷器 230BC-3D安装方法: |
按防雷器指示将视频线,电源线,控制线分别接在防雷器输入端,用连接线把防雷器输出端与摄像机视频端口、电源接口、控制线接口连接。用接地线将接地端子与接地装置连接。 将防雷器用螺丝挂在墙上,并固定好。 | | | 频线,电源线,控制线分别接在防雷器输入端,用连接线把防雷器输出端与摄像机视频端口、电源接口、控制线接口连接。用接地线将接地端子与接地装置连接。 将防雷器用螺丝挂在墙上,并固定好。 | | |
