分流器功能概述:
分流器广泛用于扩大仪表测量电流范围,有固定式定值分流器和精密合金电阻器,均可用于通讯系统、电子整机、自动化控制的电源等回路作限流,均流取样检测.产品采用军工技术,军工工艺制造.
本公司固定式定值分流器和精密合金电阻器的电参数和尺寸,如有特殊要求可订制订货.

适用标准:
* GB/T5729-94《电子设备用固定电阻器》
* GJB/T360A-96《电子及电子元件试验方法》
* GB2423《电工电子产品基环境试验规程》

Q53系列精密合电阻器
* 该电阻由精密合金线制成,具有高可靠、高过载能力又具备容易焊接和无感应功能.
* 额定电流6~14A,阻值范围2~25mΩ, 阻值允许偏差±5%~±10%, 温度范围-55~+85℃

Q50系列精密合金电阻器
* 该电阻由精密合金板制成,点焊的铜端焊脚保证了接点极高的电气性能.该结构提供了一种高可靠、高过载能力的无感应电阻器.
* 70℃下额定功率1-3W,阻值范围5~35mΩ, 阻值温度系数偏差±1%~±5%, 温度范围-55~+300℃

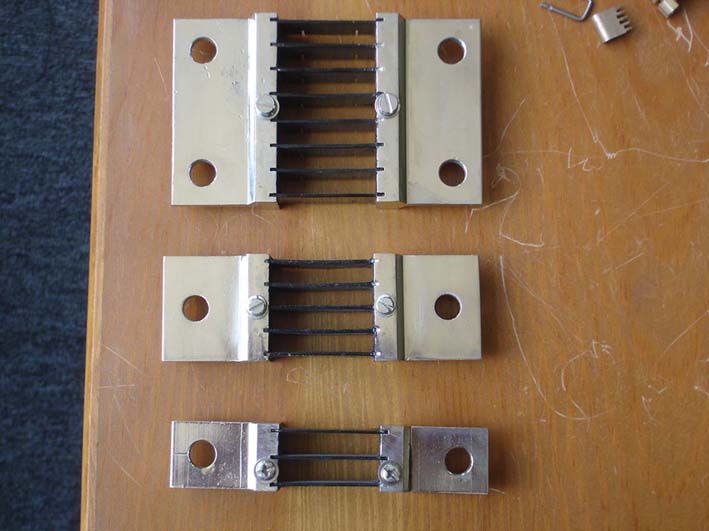

FL13型固定式定值分流器
FL13A型/FL2固定式定值分流器
产品用途:
该类固定式定值分流器用于扩大仪表测量电流范围,其额定电流见相应规格表.

主要技术参数:
准确度等级:
5~4000A :0.5级;5000~10000A:1级
环境条件: -40~+60℃,相对湿度≤95%(35℃)
耐机械力性能:能承爱加速度为70米/秒及冲击频率每分钟80~120次6小时的运输颠震.
超载性能:额定电流120%,2小时.
电压降:50mV, 75mV, 100mV.
负载下发热:温升变化趋于稳定后,额定电流50A以下不超80℃.
额定电流50A以上不超120℃.
