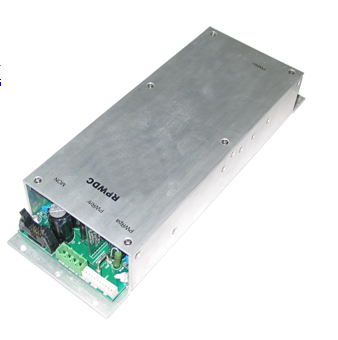

RPWDC是一种具有两路输出的DC/DC中功率电源，整个电源采用最新电路设计，具有结构紧凑、性能可靠。整机稳压精度高，输出效率高。输入电压范围宽，输入具有过欠压保护，输出具有短路保护、过流保护、过压保护及过温保护，整机冷却采用系统内壁自然传导散热方式。整个电源严格按安规要求设计，符合信息技术设备安全标准要求。
一、环境条件
1、工作温度：
2、贮存温度：
3、相对湿度：5%～95%
4、绝对湿度：0.26～
4、海拔高度：≤
5、大气压力：70～106KPa
6、散热方式：系统内壁自然传导散热
二、输入特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输入电压范围 |
Vdc |
-35 |
-48 |
-62 |
正常工作 |
|
输入起机电压范围 |
Vdc |
-38 |
-48 |
-59 |
|
|
最高极限输入电压 |
Vdc |
|
|
-80 |
模块可以不工作，但不能损坏。 |
|
启动冲击电流 |
A |
|
|
15 |
|
三、输出电气特性
1、基本输出特性
|
输出电压 |
输出电压范围 |
输出电流范围 |
稳压精度 |
负载调整率 |
源调整率 |
纹波+噪声 |
|
+28V |
27.50～28.5V |
|
≤±2％ |
≤±2％ |
≤±1％ |
≤150ｍV |
|
+5.5V |
5.40～5.60V |
|
≤±2％ |
≤±2％ |
≤±1％ |
≤50ｍV |
备注：纹波测试需在额定输入/输出，且在输出端加并0.1uF电容和10uF/35V电容各一个，示波器带宽为20MHｚ进行测量。
2、其它输出特性
|
项目 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
输出功率 |
W |
|
307 |
|
|
|
输出效率 |
％ |
89 |
|
- |
额定输入，满载输出，+ |
|
温度系数 |
/℃ |
|
|
±0.02％ |
|
|
缓启动时间 |
S |
|
|
4 |
-48V输入，额定负载，保证输出电压线性启动 |
|
动态响应过冲 |
% |
|
|
±5 |
25％～50％～25％或 50％～80％～50％负载变化，负载突变速率为 |
|
动态响应恢复时间 |
us |
|
|
200 | |
|
源瞬态效应时的输出电压过冲 |
% |
|
|
±5 |
85%(500ms)～110%(500ms) 额定输入电压变化 |
|
开关机过冲幅值 |
% |
|
|
±5 |
|
|
输出上升时间 |
ms |
|
|
400 |
输出电压从10%上升至90%，额定负载 |
|
电话衡重杂音电压 |
mV |
|
|
2 |
|
|
宽频杂音电压 |
mV |
|
|
50 |
3.4kHz～150kHz |
|
mV |
|
|
20 |
0.15MHz～30MHz |
