概述:
CN3069是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管,应用时不需要外部的电流检测电阻和阻流二极管。CN3069只需要极少的外围元器件,并且符合USB总线技术规范,非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为4.2V,也可以通过一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电压(交流适配器或者USB电源)掉电时,CN3069自动进入低功耗的睡眠模式,此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存,自动再充电,电池温度监控以及充电状态/充电结束状态指示等功能。

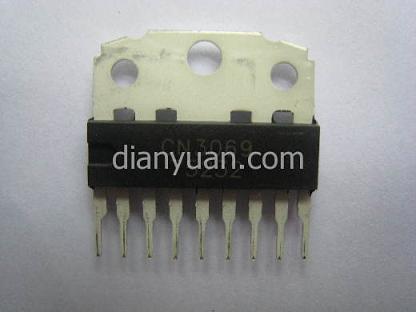

CN3069采用散热增强型的9管脚HSIP9封装。
应用:
各种电子设备充电应用
充电器
特点:
可以用USB口或交流适配器对单节可充电锂电池充电
输入电压范围:4.35V 到 6V
片内功率晶体管
不需要外部阻流二极管和电流检测电阻
恒压充电电压4.2V,也可通过一个外部电阻调节
为了激活深度放电的电池和减小功耗,在电池电压较低时采用小电流的预充电模式
可设置的持续恒流充电电流可达1000mA
采用恒流/恒压/恒温模式充电,既可以使充电电流最大化,又可以防止芯片过热
电源电压掉电时自动进入低功耗的睡眠模式
充电状态和充电结束状态双指示输出
C/10充电结束检测
自动再充电
电池温度监测功能
封装形式HSIP9
产品无铅
