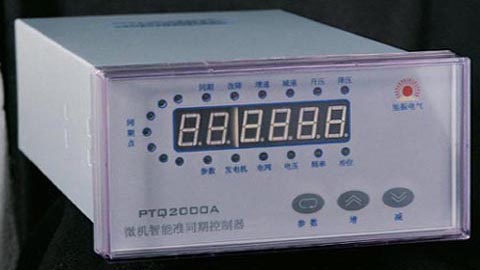

PTQ2000A1微机准同期控制器—精确预测合闸相角，6秒并网成功！

一、概述

在电力系统中，同步发电机和线路变压器的并列操作是经常进行的，为了保证安全快速地将同步发电机并入电网，必须使用准同期控制器。

PTQ2000A1微机智能准同期控制器对被同期对象的电压、频率、相位、加速度、滑差速率的测量由软、硬件结合完成，有很高的测量精度和准确性。在发电机工作方式中可以对电压、频率采用模糊控制进行变参数调节。调压方式有两种，一种是脉宽调节适合于伺服电机控制的模拟电位器调节，另一种是计（次）数调节适合于数字控制。调频（速）控制采用模糊控制理论,有很宽的参数选择范围，既可适用于伺服阀控制的液压调速机和直流伺服电机控制的调速机，也可适用于普通交流电机控制的调速机。它以PIC单片机为核心，具有高集成度、高可靠性、硬件简单、性能完善等特点。

PTQ2000A1微机智能准同期控制器有很高的同期精度及快捷的并网速度，并提供合闸闭锁功能。既可用于同步发电机的并列，也可以用于线路变压器的并列。主要应用于中小型发电厂的控制设备中。

二、微机智能准同期控制器主要特点

1、采用单片机数控技术为核心，具有高集成度、高可靠性、硬件简单、功能完善等特点。

2、最快6秒并网，确保捕捉第一次并网时机，精确、快捷、可靠地实现并网。

3、自动变参数调频、调压，精确预测合闸相角。

4、适合单台发电机或单条线路的合闸并网。

5、具有多种故障检测功能，使用可靠、方便。

6、数码显示，参数操作一目了然。

 本装置具有多种故障检测功能：

（1）、电网掉线（电网电压、频率显示为0，故障指示维持76秒）

（2）、发电机掉线（发电机电压、频率显示为0，故障指示持续）

（3）、电网频率偏差>3Hz（参看电网频率显示，故障指示持续）

（4）、发电机频率偏差>5Hz（起车时除外, 参看显示，故障指示持续）

（5）、电网电压异常（过、欠压,参看电网电压显示，故障指示持续，故障继电器动作）

发电机过压（参看发电机电压显示，故障指示持续，故障继电器动作）

（6）、这些故障都不允许发同期合闸命令。

四、技术指标

◆电源电压：AC110V～280V/50HZ  DC110V～280V

◆输入信号：

发电机（待并侧）标准电压：0V～100V+30V   0V～400V+120V

电网（系统侧）标准电压：0V～100V+30V   0V～400V+120V

◆电压测量精度：不低于±0.2％

◆频率测量精度：不低于±0.2％

◆功耗：小于6W

◆工作环境

       环境温度：-20℃～﹢50℃

       相对湿度：不大于90%（40℃）

       海拔：4000米以下地区
