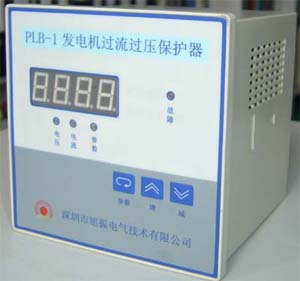

旭振电气继电保护装置－发电机过流过压保护器PLB-1

应用在中小型发电站的发电机继电保护系统，取代传统的继电器式保护装置，延时控制，以PIC单片机为核心，对发电机过电流保护、过电压保护、欠电压保护精度高，稳定性、可靠性好。

在发电机电力系统中，传统的继电器式保护装置，都存在精度不高，稳定性、可靠性差，整定麻烦，安装繁琐的缺点。深圳旭振电气成功研发的行业领先的发电机过流过压保护器，以其高集成度、高稳定性、高可靠性、高性价比的巨大优势，在发电机、变压器、线路保护等技术领域具有广泛的影响力与市场占有率！

发电机过流过压保护器PLB-1产品特色：

1、取代传统的多个继电器保护模式。

2、具有过电流保护、过电压保护、欠电压保护功能。

3、对电流的保护采用反时限控制。

4、精度高、稳定性、可靠性好。

5、集中控制、接线简单、安装简便。

6、所有的参数都有密码保护，防止随意修改。

7、故障指示灯，蜂鸣器告警，数码显示三维故障判断。

8、外型尺寸： （长）112×（宽）112×（深）108mm

PLB－1型发电机过流、过压保护器有哪些功能

（1）过压保护

系统运行中，当发电机电压连续高于设定过压保护值一定时间（此时间可设定）时，保护器动作。此时保护器发出断续蜂鸣告警音（用“加”、“减”键可以解除），面板上红色故障灯亮，数码显示自动切回电压值显示状态，实时显示此时的电压值，同时故障继电器动作，发出跳闸信号，切断发电机电压输出（并网前则不允许并网合闸）。延时设定的一段时间后，如发电机电压恢复正常，则自动解除跳闸信号，退出故障状态。也可通过“参数”键人工干预提前退出故障状态。

（2）欠压保护

发电机并网前，发电机电压低于设定欠压保护值时，保护器处于故障告警状态，不允许并网合闸。发电机电压正常后，自动退出故障状态。欠压保护功能可以通过参数设置予以关闭。（参见参数3的设置）。

（3）过流保护

并网运行中，发电机三相电流任一相电流连续大于设定过流保护值一定时间（此时间可设定）时，保护器同样进入故障告警状态，发跳闸信号，此时数码显示自动切回电流值显示状态，显示跳闸时刻的最大电流值。延时设定的一段时间后，自动解除跳闸信号，退出故障状态。同样可以人工干预提前退出故障状态。过流保护是反时限控制方式，在设定的过流延时跳闸时间的基础上，保护器根据过流程度自动修改过流延时跳闸时间，过流越大，则保护动作也越快。反时限计算方法如下：设定过流检测时间为Ts，超过过流设定值的电流以0.1倍额定电流（Ie）为单位作修改因子N，如过流设定值为1.2倍Ie，现电流值为（1.2～1.3）Ie,N=0；（1.3～1.4Ie,N=1等等。实际过流检测时间T=Ts/(1+0.25N)。

技术条件：

1.适用范围： 各类中、小型高压和低压发电机组

2.输入信号：

(1) PT电压： a. 标称100V发电机PT（电压互感器）电压

b. 标称230V发电机相电压

c. 标称400V发电机线电压

(2) 三相电流： 标称5A发电机三相CT (电流互感器)电流信号

3.输出信号： 继电器开、关信号(具常开和常闭两种方式)

继电器触点容量：交流220V/5A 380V/2A

直流110V/0.8A 220V/0.2A

4.电压测量精度： 不低于±1%

5.电流测量精度： 不低于±1%

6.工作电源： 交流85V～280V 直流110V～220V

7.功耗： 小于6W

8.工作环境

环境温度： -5℃～＋45℃

相对湿度： 不大于90%(40℃)

海拔2500米以下地区

9.安装尺寸： （长）114×（宽）114 （深）108mm

应用范围：

◆ 水力发电厂 ◆ 火力发电厂 ◆ 变电站
