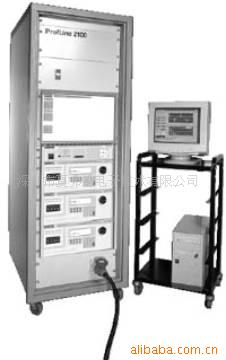

夏弗纳Profline2100是一个强大的、有成本

效益的合格测试方案，它不仅能满足您现在

甚至将来的测试要求。其功率可达1250VA

至30kVA，高峰值交流电源专为要求无线应用

如大型家用电器、空调和其他感应或电容负载

产品而设计:

·1250VA和3kVA系统是广大家庭、办公和计算

机设备包括软驱、小型家电、喷墨打印机等等的

理想选择。

·5kVA和15kVA单相系统简化了许多大型家电、电源工具和大型计算机外围设备。

·1至3相30kVA的配置能达到主要设备的星形和三角谐波、闪烁测试标准，如压缩机、空调、机械工具等等。

ProfLine 2100先进的耦合元件在交流电源输出和被测件之间提供快速、简便的单一电缆联接和必要的绝缘与信号调节。精确、无负荷、积极的霍尔效应同用的变压器确保了精确电流在4A，16A和40A以上，最高可达200安。

配置

ProfLine 2101 单相 1250VA，满足IEC 61000-3-2, -3； 86-240V交流电源输入， 50/60 Hz

ProfLine 2103 单相 3kVA，满足IEC 61000-3-2, -3 和IEC 61000-4-13, -14 -28, 对IEC 61000-4-11是预评估, 187-264V 交流电源输入 50/60Hz

ProfLine 2105-208 单相 5kVA 满足 IEC 61000-3-2, -3 and IEC 61000-4-13, -14 -28, 对IEC 61000-4-11是预评估, 208V交流输入、三相

ProfLine 2105-400 单相 5kVA 满足 IEC 61000-3-2, -3、IEC 61000-4-13, -14 -28, 对IEC 61000-4-11是预评估, 400V 交流电源输入, 三相

ProfLine 2115-208 三相 15kVA 满足 IEC 61000-3-2, -3 、IEC 61000-4-13, -14 、 -28, 对IEC 61000-4-11是预评估, 208V 交流电源输入 三相

ProfLine 2115-400 三相 15kVA 满足IEC 61000-3-2, -3 、IEC 61000-4-13, -14、 -28, 对IEC 61000-4-11是预评估, 400V交流电源输入 三相

ProfLine 2130-208 三相 30kVA 满足 IEC 61000-3-2, -3 、IEC 61000-4-13, -14 and -28, 对IEC 61000-4-11是预评估, 208V 交流电源输入 三相

ProfLine 2130-400 三相 30kVA 满足 IEC 61000-3-2, -3 、IEC 61000-4-13, -14 and -28, 对IEC 61000-4-11是预评估, 400V 交流电源输入 三相

主要选件

WIN 2120 Windows 控制软件包 满足IEC 61000-4-8, -11and-19

INA 2170 标准线圈 1m×1m 300安/米 满足IEC61000-4-8

INA 2171 特别线圈 1m x 1m 1000安/米满足 IEC 61000-4-8

NSG 2200-1 单相交流开关IEC 61000-4-11

NSG 2200-3 三相交流开关 满足IEC 61000-4-11

INA 2162 单/三相可更换开关 满足 NSG 1007-15

INA 2151 适用 IEC 725单相集总抗阻测试(适合Profline2100系统)

INA 2152 适用日本 IEC 725单相集总抗阻测试(不适合Profline2100系统)

INA 2154 适用 IEC 725三相集总抗阻测试

INA 2155 适用日本 IEC 725三相集总抗阻测试

ProfLine 2100 还可充分满足以下测试标准:

IEC 61000-3-2 谐波电流测试

IEC 61000-3-3 闪烁

IEC 61000-4-13 谐波抗扰度

IEC 61000-4-14 反复的电压波动

IEC 61000-4-28 频率波动

增加选件能够完全兼容以下性能的测试

IEC 61000-4-8 工频磁场抗扰度

IEC 61000-4-11 电压跌落及波动,以及中断

IEC 61000-4-17 直流输入电源纹波
