在电力系统中,同步发电机和线路变压器的并列操作是经常进行的,为了保证安全快速地将同步发电机并入电网,必须使用准同期控制器。

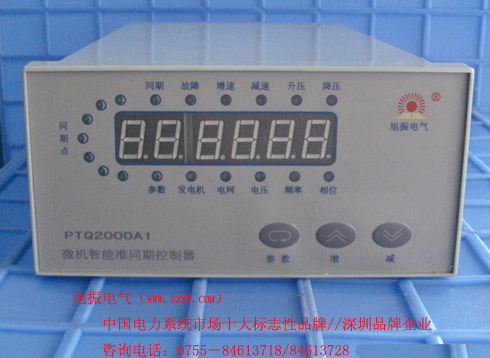

PTQ2000A1微机智能准同期控制器对被同期对象的电压、频率、相位、加速度、滑差速率的测量由软、硬件结合完成,有很高的测量精度和准确性。在发电机工作方式中可以对电压、频率采用模糊控制进行变参数调节。调压方式有两种,一种是脉宽调节适合于伺服电机控制的模拟电位器调节,另一种是计(次)数调节适合于数字控制。调频(速)控制采用模糊控制理论,有很宽的参数选择范围,既可适用于伺服阀控制的液压调速机和直流伺服电机控制的调速机,也可适用于普通交流电机控制的调速机。它以PIC单片机为核心,具有高集成度、高可靠性、硬件简单、性能完善等特点。
PTQ2000A1微机智能准同期控制器有很高的同期精度及快捷的并网速度,并提供合闸闭锁功能。既可用于同步发电机的并列,也可以用于线路变压器的并列。主要应用于中小型发电厂的控制设备中。
二、PTQ2000A1微机智能准同期控制器主要特点
1、采用单片机数控技术为核心,具有高集成度、高可靠性、硬件简单、功能完善等特点。
2、最快6秒并网,确保捕捉第一次并网时机,精确、快捷、可靠地实现并网。
3、自动变参数调频、调压,精确预测合闸相角。
4、适合单台发电机或单条线路的合闸并网。
5、具有多种故障检测功能,使用可靠、方便。
6、数码显示,参数操作一目了然。
四、技术指标
◆电源电压:AC110V~280V/50HZ DC110V~280V
◆输入信号:
发电机(待并侧)标准电压:0V~100V+30V 0V~400V+120V
电网(系统侧)标准电压:0V~100V+30V 0V~400V+120V
◆电压测量精度:不低于±0.2%
◆频率测量精度:不低于±0.2%
◆功耗: 小于6W
◆工作环境
环境温度:-20℃~﹢50℃
相对湿度:不大于90%(40℃)
海拔:4000米以下地区
