极低功耗微处理器复位电路
CN803/CN809/CN810
概述
CN803/809/810系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电路不需要外围器件，从而提高了系统的可靠性，降低了系统的成本。
本系列电路在被监测的电源电压低于预先设置的复位阈值时，输出有效的复位信号；当电源电压上升到复位阈值以上时，在至少140毫秒的时间内复位信号还将维持有效。CN803提供漏极开路复位输出，CN809/810提供CMOS复位输出。CN803的漏极开路输出需要一个上拉电阻，此电阻可以被连接到VCC或VCC以外的其它电源。CN803/809的复位输出为低有效，CN810的复位输出为高有效。在设计上保证短时间的电源突降不会影响复位输出。在整个温度范围内，当电源电压低至1.15V时仍能保证可靠输出。

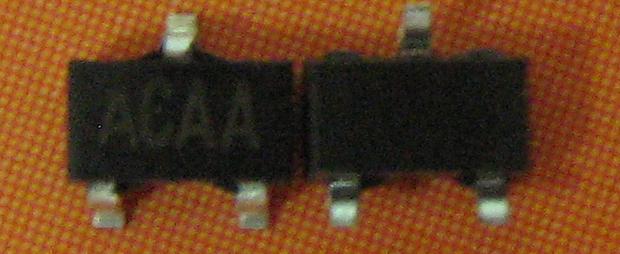

本系列器件采用3个管脚和5个管脚的SOT23封装。
应用
􀁺 计算机
􀁺 微控制器
􀁺 智能仪表

特点
􀁺 精确的复位阈值：±2.5%
􀁺 复位阈值从2.1V到5.0V，每0.1V一档
􀁺 提供两种复位输出
-漏极开路输出 (CN803)
-CMOS输出 (CN809/810)
􀁺 最小140ms的复位脉冲宽度
􀁺 低工作电流：3.3V时典型值1.6μA
􀁺 复位信号在电源电压低至1.15V时仍能维持可靠输出
􀁺 对短时间电源突降的过滤功能
􀁺 工作温度范围：－40°C to +85°C
􀁺 采用SOT23-3和SOT23-5封装
