车载逆变器逆变效率检测装置

一. 车载逆变器检测装置ACLT-2205H主要功能及要求：

精确检测车载逆变器的逆变效率，是车载逆变器研发、型式试验、出厂试验必备检测工具。

可精确模拟RLC各种负荷工况，检测车载逆变器在各种环境下的工作性能。

一机多用，可同时检测220V/50HZ及120V/60HZ单相车载逆变器的整机性能。

可根据性能参数检测要求，通过操作面板设置相应的功率，任意组合、设定放电功率。

整机采用电子电路控制，具有温度过热自动阻断保护功能：由于特殊原因出现过热时，可自动切断负载。车载逆变器逆变效率检测装置

(3)采用LCD液晶面板显示电压、电流值、功率因数、频率、有功功率、无功功率等，也可显示电压、电流波形。可以将测量数据上传到PC机上并实现对检测过程数据的记录存储功能。

新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。

本机采用小型单相风机送风，噪音小，风力大，便于热量扩散。

功率输入采用分段式方式。负载采用耗能方式工作，散热采用强制风冷方式。

也可以适用在并网逆变器孤岛效应保护试验，精确模拟用电设备发生交流谐振。

(10)交流谐振发生时，LC回路在大电流工作状态下，仪表可以长时间工作，不会烧毁仪表内部连接电路及导线。

(11)电感回路电流直接独立显示在控制面板上，电容回路电流直接独立显示在控制面板上，电流最大分辩率1mA。

车载逆变器逆变效率检测装置

二. 车载逆变器检测装置ACLT-2205H技术参数：

主回路由阻性负载、感性负载和容性负载三部分组成。

三部分负载由开关分段控制

阻性负载R：10W—5990W连续可调，阻性负载功率总共7.99KW.

感性负载L：10 VA—5990VA连续可调，感性负载功率总共5.99KVA；

容性负载C：10 var---5990 var连续可调，容性负载功率总共5.99Kvar；

车载逆变器逆变效率检测装置

阻性、感性、容性部分均可自由组合，最小步进幅度10W。

适用环境温度范围：－10～+40℃。

接入负载电压：单相 AC240V/50HZ或AC110V/60HZ。

接入电压为265V-80V时，阻性负载可以正常工作，不烧机。

电压精度为±0.5%、电压分辨率为0.1V。

频率测量范围为45-65Hz,（感性负载和容性负载以50Hz标注）。

功率因数：±0.3—1。

电流测量范围0-50A。冷却方式：风冷。

满足各种波形输出（正弦波、方波、三角波三种周期性波形）的车载逆变器性能检测。

负载机箱本身带有控制面板，通过RS232接口与计算机连接，可将测量数据上传、记录并保存。

PC机软件可显示本次测试中的最大功率值。车载逆变器逆变效率检测装置

工作电源：交流220V/50Hz。

低电工作接入负载：在 AC 60Hz120V±10%输入时，仪表内置阻性负载可以模拟1.2KW以上有功负荷工况。

量身定造服务：由于车载逆变器种类繁多，我司可根据用户具体要求，量身定造适用于各种功率、各类输出电压的车载逆变器逆变效率检测装置。

车载逆变器逆变效率检测装置

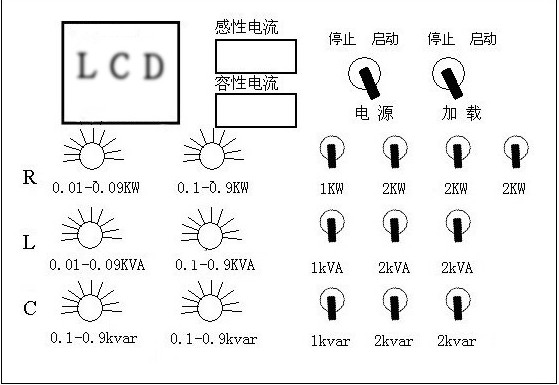

车载逆变器检测装置ACLT-2205H 操作面板示意图(仅供参考，以实物为准)：
