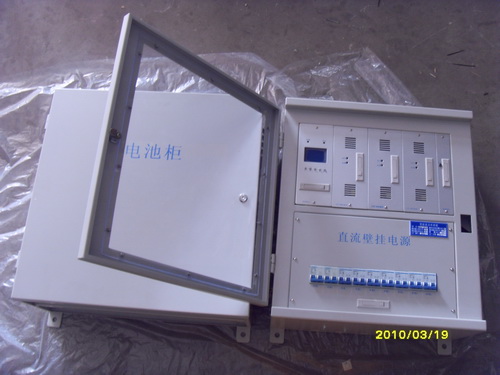

壁挂直流屏（壁挂电源小系统）是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。
一、系统功能特点
适合构成17AH220V、17AH110V、20AH220V、20AH110V、24AH220V、24AH110V、38AH/220V、38AH110V、40AH220V、40AH110V、65AH/110V的壁挂式直流供电系统。
模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。
可安装3个2.0A/220V、4.0A/110V自然冷模块。
降压单元具有自动硅链降压功能，最大电流5A,冲击电流30A/0.5S。
监控器采用LCD液晶汉字显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
监控器具有对电池自动管理的功能。
提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。
监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
配电单元可提供2路交流输入（可选择一路PT供电）、3路馈电输出。
PT供电时系统自动限制输出功率。
三、系统技术指标
交流输入电压：220V±20%
PT供电电压：100V±10%
电网频率：50Hz±10%
功率因数：≥0.85
输出电压范围： 90V-140V连续可调（对于110V系统）
180V-280V连续可调（对于220V系统）
输出限流：0.2A-2.5A(220V单模块) 0.4A-4.5A(120V单模块)
稳压精度：≤±0.5%
稳流精度：≤±0.5%
纹波系数：≤±0.1%
均流度：≤5%
效率：≥93%
输出过压保护：280V±2V(220V), 140V±2V(110V)
绝缘电阻：≥10M
绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。
可闻噪音: ≤55Db
外形尺寸：452（宽）×600（高）×236（厚）
重量：20KG(满配置)
四、使用环境
在海拔2000米以下工作。 环境温度不低于－5℃，不高于＋45℃，在设备停用期间（包括储存、运输的环境温度允许为－40℃～＋60℃。
环境最大相对湿度不超过90%（环境温度20±5℃）.
运行地点无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。 安装地基无剧烈震动和冲击，垂直斜度不超过5°。 在室内场合下使用。
不符合以上条件的特殊使用单位应定货时提出，取得协议，以保证本产品具有需要的技术要求并可靠地工作。
