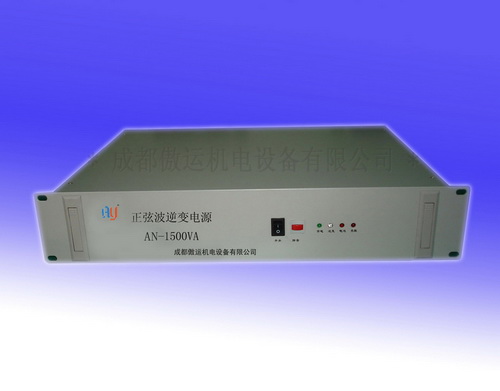

AN系列正弦波逆变电源 【成都傲运机电设备有限公司】
逆变电源特点
1. 采用CPU控制，线路简捷、可靠；
2. 采用SPWM脉宽调制技术，输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波；
3. 内置旁路开关，市电和逆变快速切换；
4. AN系列正弦波逆变电源分市电主供型和电池主供型：
1. A）市电主供型逆变电源：有市电时，处于市电输出，当市电输入故障时自动切换到逆变输出；
2. B）电池主供型逆变电源：有市电时，处于逆变输出，当直流输入故障时自动切换到市电输出；
5. 允许逆变电源在开机状态下切断直流，自动切换到市电旁路，不影响负载的供电，方便对蓄电池进行维护和更换；
6. 电池电压过高或过低，逆变电源关断输出，如果电池电压恢复正常，电源自动恢复输出；
7. 负载过载，逆变电源关断输出，消除过载之后50秒，电源自动恢复输出，此项功能尤其适用于无人值守的通讯基站；
8. 支持通讯功能，提供RS232接口（PIN2、3、5），利用监控软件实时了解电源工作情况；（注意：成都傲运逆变电源AN系列中500VA机型暂无此功能）
9. 提供两组无源干结点，分别用于直流输入故障（RS232 PIN6、7）和交流输出故障告警（RS232 PIN8、9）（注意：成都傲运逆变电源AN系列中500VA机型暂无此功能）
10. 支持无直流开机功能，可以在只有市电的状态下运行。此项功能允许逆变电源先期投入使用，然后再安装电池。（注意：成都傲运逆变电源AN系列中500VA机型暂无此功能）
|
500VA |
1000VA |
1500VA |
2000VA |
3000VA |
4000VA |
5000VA |
| |||
|
直流输入 |
额定输入电压（Vdc） |
参见下表 |
| |||||||
|
额定输入电流（A） |
参见下表 |
| ||||||||
|
输入直流电压允许范围 |
参见下表 |
| ||||||||
|
反灌杂音电流 |
≤10% |
| ||||||||
|
交流旁路输入 |
允许旁路电压（Vac） |
220±10% |
| |||||||
|
额定输入电流（A） |
2.3 |
4.5 |
6.8 |
9 |
13.6 |
15.5 |
17.27 |
| ||
|
旁路转换时间（ms） |
≤5ms |
| ||||||||
|
交流输出 |
额定容量（VA） |
500VA |
1000VA |
1500VA |
2000VA |
3000VA |
4000VA |
5000VA |
| |
|
额定输出功率（W） |
400W |
800W |
1200W |
1600W |
2400W |
3200W |
3500W |
| ||
|
额定输出电压及频率 |
220Vac，50HZ |
| ||||||||
|
额定输出电流（A） |
1.8 |
3.6 |
5.4 |
7.2 |
10.8 |
14.5 |
15.9 |
| ||
|
输出电压精度（V） |
220±1.5% |
| ||||||||
|
输出频率精度（Hz） |
50±0.1% |
| ||||||||
|
波形失真率（THD） |
≤3%（线性负载） |
| ||||||||
|
动态响应时间 |
5%（负载0←→100%） |
| ||||||||
|
功率因数（PF） |
0.8 |
0.7 |
| |||||||
|
过载能力 |
120%，30秒 |
| ||||||||
|
逆变效率 |
≥85%（80%阻性负载） |
| ||||||||
|
旁路转换时间（ms） |
≤5ms |
| ||||||||
|
工作环境 |
绝缘强度（输入和输出） |
1500Vac，1分钟 |
| |||||||
|
噪音（1米） |
≤40dB |
| ||||||||
|
使用环境温度 |
|
| ||||||||
|
湿度 |
0~90%，不结露 |
| ||||||||
|
使用海拔（m） |
≤1000 |
| ||||||||
|
机械尺寸 |
标准机架式 |
参见表五（深×宽×高）（mm） |
| |||||||
|
重量（Kg） |
参见表五 |
| ||||||||
|
保护功能 |
傲运逆变电源AN系列有输入欠压、输入过压保护；输出过载、输出短路保护 |
| ||||||||
|
下表 |
12V系列 |
24V系列 |
48V系列 |
110V系列 |
220V系列 | |||||
|
工作电压 |
9.8V—14.5V |
20V—30.5V |
40V—58.8V |
90V—132V |
180V—270V | |||||
|
开机电压 |
10.2V--14.2V |
21.5V—29.5V |
42V--57V |
94V--130V |
190V-- | |||||
