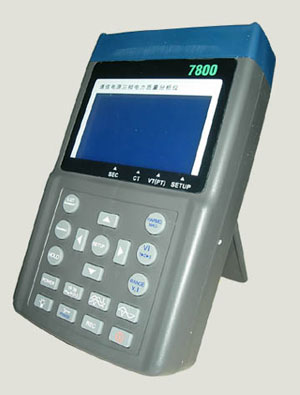

电能质量检测仪7800，7800三相电能质量分析仪

一、三相电力质量分析仪 7800主要功能特点
(一)同时测试三相/单相电源系统各项指标，包括3P4W,?3P3W,?1P2W,?1P3W?共四种线制。
(二)三相电力质量分析仪 功率测量
1、测量每一相的有功功率P、视在功率S、无功功率Q、功率因数PF以及相位角Φ。
2、测量三相系统总的有功功率P∑、视在功率S∑、无功功率Q∑、功率因数PF∑
以及系统长期平均功率因数PFh。电能质量检测仪7800，7800三相电能质量分析仪
3、测量系统电能情况：有功功率小时Wh、视在功率小时Sh?、无功功率小时Qh。
(三) 三相电力质量分析仪 谐波分析
1、分析谐波次数达99次并计算谐波总量THd。
2、谐波相位角测量及波峰因子。
3、长时间谐波监测功能。电能质量检测仪7800，7800三相电能质量分析仪
(四)三相电压/电流不平衡度测量
1、电压不平衡度VUR、电压零序不平衡度d0%、电压负序不平衡度d2%的测量。
2、电流不平衡度IUR、电流零序不平衡度d0%、电流负序不平衡度d2%的测量。
3、向量图显示，相序指示（如果错误，给予提示）
4、计算不平衡中性线电流(In)，即测量计算零钱电流值。
(五)三相电力质量分析仪 电压、电流波形测量
1、可以同时显示电压、电流波形，也可以只显示电压波形。
2、均方根值采样：1024点/周期。
3、同时测量频率。电能质量检测仪7800，7800三相电能质量分析仪
(六)电压事件记录
1、瞬间电压的骤升.骤降和停电。
2、可以设定电压临界值(%)。
3、最长记录时间为99天。
(七)可以同时测量记录相电压和线电压。
(八)电流测量从0.1mA到1000A,能够分析待用耗电以及工厂的最大需量。
(九)一个屏幕可以同时显示40个电力参数(3P4W)。
(十)可以任意设定的CT(1到600)和VT/PT(1到3000)比率。电能质量检测仪7800，7800三相电能质量分析仪
(十一)最大需量(MD KW,MW,KVA,MVA),可以任意设定需量周期。
(十二)512K内存，可设定采样间隔(采样时间从0到3000S,3P4W系统可记录时间从4.7小时到1180天)。
(十三)标配中文分析软件，可以将所有测试指标下载到PC保存，进行统计分析，自动绘图，自动生成报告。
(十四)大屏幕LCD?显示，有背光功能。
(十五)红外通信方式的RS-232C接口。电能质量检测仪7800，7800三相电能质量分析仪
