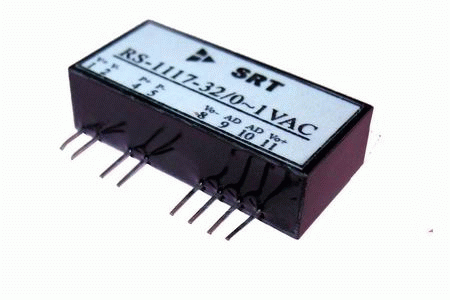

RS-1117系列模块式交流电压隔离变送器,能将输入的交流信号按比例转换成4~20mA(或0~5V)标准信号,输入为0~1Vrms交流电压信号;输出为4~20mA(或0~5V)直流信号。实现辅助电源和输入输出信号之间2500VDC隔离,产品已在电力、远程监控、仪器仪表、医疗设备、工业自控等领域得到广泛应用。
主要技术指标:
输 入-----------------0~1VAC
信号频率:------------50/60 Hz
输出电流信号:------4~20 mA DC
输出电压信号:------0~5V DC
精 度---------------- 0.5%
辅助电源--------------- DC+5V(+15V、+12V、+24V)
隔离耐压 ------------ 信号输入输出/辅助电源2500VDC(1分钟,漏电流 1mA)
输入过载能力--------2倍额定(连续)
工作温湿度---------- -10 ~ +70℃
存储温湿度---------- -20 ~ +80℃
输出负载能力---------<350Ω(500Ω需订制)(20mA电流输出)
---------------------------> 2KΩ(0~5V电流输出)
响应时间---------------<400mS
功率-------------------< 0.5W(20mA输出)
