小型单路逆变器的概念

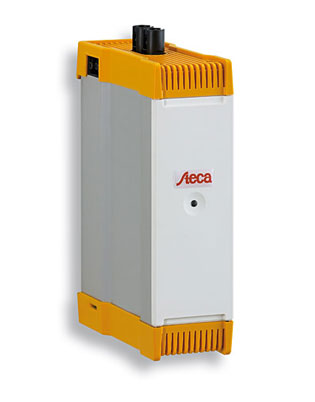

         StecaGrid300和StecaGrid500具有模块式及灵活性的特点
         小型单路产品适用于300W到3600W之间的小型太阳能并网系统。由于模块性的特点，此产品可用于不同的方阵排列、部分被阴影遮盖的屋顶或者较小的面积（如车库屋顶、渡假别墅）等系统中。
         StecaGrid 300 和 StecaGrid 500这两款产品的设计理念，即是另太阳能发电的应用变得尽可能的简单。它们便于安装，易于扩展并且对于当地局部的日照情况具有极强的适应性。
         小型单路逆变器系列包括StecaGrid 300和StecaGrid 500两个型号。其额定功率分别为300W和500W，
         这两款产品均具有模块式的特性，便于安装。三相以上分布的设计， 系统可以根据您的需求，在任何时候做扩充调整，因此可以很强的适用于您对太阳能并网发电系统的投资。StecaGrid 300和StecaGrid 500具有独立的MPP追踪器，最大效率可达95.8%。

 产品特性
 灵活并可扩展
 效率高
 小型单路概念
 重量轻
 便于安装
 每个系统独立控制部分
 墙壁安装

 电子保护功能
 综合的温度监控伴有降低额定输出

 显示
 多种颜色的LE显示操作状况

 StecaGrid300StecaGrid500
直流输入参数
MPP电压 45V—100V75V—170V
最大启动电压 100V170V
最大允许输入电压 135V230V
并网最小输入电压 45V75V
额定输出最小输入电压 64V106V
最大允许输入电流 5A5A
最大输入功率 320W530W
降低额定输出/限制 自动进行，当：
1.输入电压过高；2.设备未能充分冷却；3.输入电流大于5A（逆变器因此不会被较大的电流损坏）
交流输出参数
输出电压 207V—253V
额定输出电压 230V
最大输出电流 1.5A2.5A
最大输出功率 300W500W
额定输出功率 300W500W
额定频率 50Hz
频率 48V—52V（其他值亦可）
输出相位 单相
谐波失真 小于6%（满功率） 小于5%（满功率）
运行特性
最大效率 94.8%95.8%
欧洲的效率 93.4%94.5%
MPP效率 99%
满功率时降低额定输出 40℃以上
运行时功耗 2W
空载时功耗 0W
逆变器自身功耗
（夜间操作时） ＜0.1W


 StecaGrid300StecaGrid500
安全
隔离原理 无隔离变压器
电网监控 可选的，StecaGrid Control
使用条件
安装地点 室内使用
环境温度 -20℃—45℃
湿度 0%—95%
标准操作条件下的噪音 ＜32dBA
设备及设计
防护等级 IP20
直流连接 MultiContact MC (Solarline 1),
MC (Solarline ), or Tyco Solarlok
交流连接 Wieland Electric GST 18i V plug
数据连接 Steca 数据连接（逆变器的附件）
机械尺寸（宽×高×厚） 243×176×71mm
重量 1.4kg
通信接口 无
显示 双色LED
直流断路器 无
冷却原理 自然对流
测试认证 CE


 DC 断路开关用作StecaGrid 300 and StecaGrid 500
 250 V DC, 6 A DC, 6匹
 Steca DC 断路开关用作StecaGrid 300 和StecaGrid 500。一个开关可控制1到3台逆变器。
 认证
 VDE 0100-712
 StecaGrid Remote
直流输入参数
最大允许输入电压 250V
最大允许输入电流 6A
使用条件
安装地点 室内外均可
环境温度 -40℃—60℃
湿度 0%—95%
设备
防护等级 IP65
直流连接 螺旋式端子
机械尺寸（宽×高×厚） 200×125×122mm
显示 显示屏
重量 1.2kg
