电力专用模块化逆变电源是专为发电厂、变电站设计,广泛应用于电力系统远动、通信、载波、监控、继电保护以及事故照明,也可为发电厂交流润滑油泵、交流风机、水泵提供不间断供电。
电力专用模块化逆变电源采用最新的并联技术,N+X冗余结构设计,为电力行业提供真正的高可靠性电源;同时具有可在线热插拔,维护方便、快捷、易扩容等普通逆变电源所没有的特点。
利用发电厂或变电站现有的110V/220V直流屏,加装电力专用模块化逆变电源,可以为负载提供高可靠的不间断交流电源。同时具有通用UPS无法比拟的优势。
系统特点:
输出纯净的正弦波
输入输出电气隔离
交流旁路不间断切换
大屏幕液晶显示
完善的过压,欠压,过热,过流,短路保护
抗干扰能力强,可靠性高
直流直接启动
并联、N+X冗余备份
可在线热插拔,维护方便、快捷
可带电动机类大电流冲击负载和空调负载
模块技术参数:
项目名称 |
技术指标 | |||
逆变模块额定功率(KVA) |
1 |
1.5 |
2 | |
最大并联模块数量(个) | 20 | |||
直流输入 | 额定电压(VDC) | 110 / 220 | ||
电压允许范围(VDC) | 96 ~ 143 / 190 ~286 | |||
旁路 | 旁路转换时间(ms) | ≤ 10 | ||
输入交流电压允许范围(VAC) | 176 ~ 264 | |||
交流输出 | 额定电压与频率 | 220VAC,50Hz / 60Hz | ||
电压精度(V) | 220 ± 3% | |||
功率因数(PF) | 0.8 | |||
工作环境 | 使用环境温度(℃ ) | -10 ~ +50 | ||
湿度(%) | 0 ~ 90,不结露 | |||
使用海拔(M) | ≤ 3000;3000m以上每升高1000m,功率降低10% | |||
外形尺寸 |
模块尺寸:宽 * 高(mm) |
88 * 178 / 88 * 222 |
系统配置组件:
液晶显示双备份监控器
由本公司自行开发的液晶显示双备份监控器,大大提高了系统的可靠性,更好地满足了广大用户对高可靠性和安全性逆变器要求。液晶显示器直观地反映出系统的工作电压、工作电流、工作状态和故障状态,使操作更加简单和可靠,也使维修更为快捷。
本监控器在正常状态下,由主控制器负责系统的工作,在系统发生故障时,自动转到备份控制器工作。在转换过程中,逆变输出无任何变化,真正做到了零切换。也可使用手动切换按钮,在主控制器和备份控制器间反复切换。使任何一个控制器退出工作都不会影响到系统的工作。
立式监控模块
此立式监控模块是8KVA以下小系统使用的。监控模块带有指示灯和蜂鸣器,可以显示系统状态以及声、光显示故障状态及报警信号;带RS232接口和干接点,可以和上位机通讯。监控模块带静态旁路开关,可以自动、手动切换逆变器工作方式。
逆变模块(1~2KVA,1.5~2KVA)
此逆变模块输出容量有1KVA、1.5KVA、2KVA主要完成DC-DC升压及DC-AC功率变换等功能,可热插拨、更换和维护简便、快捷。

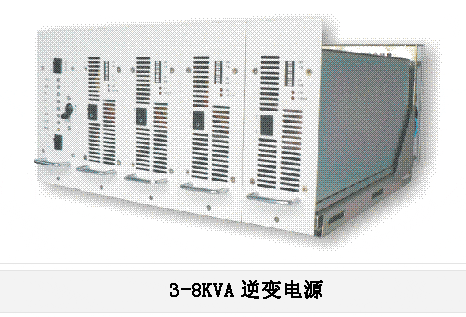

3-8K系统
8KVA以下小系统是专门为60万千瓦以下发电厂和220KV以下变电站设计的,应用于电力系统远动、通信、载波、监控、继电保护以及事故照明,也可以为发电厂交流润滑油泵、交流风机、水泵提供不间断供电。它由立式监控器、逆变模块和一个19英寸5U机框组成。可以灵活安装在电力操作电源柜中。
8~40KVA逆变电源屏
8KVA以上系统是专门为30万千瓦以上发电机组和220KV以上变电站设计的,应用于电力系统远动、通信、载波、监控、继电保护以及事故照明,也可为发电厂交流润滑油泵、交流风机、水泵提供不间断供电。它由液晶显示双备份监控器(或卧式监控器)、逆变模块、并机机框和电力逆变屏组成。
