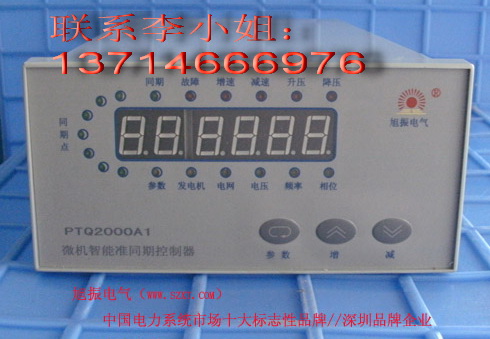

PTQ2000A1微机智能准同期控制器
主要功能特点:
1、 确保捕捉第一次并网时机、精确、快捷、可靠地实现并网。
2、 自动变参数调频、调压,精确预测合闸相角。
3、 具有多种调节方式,以适应不同的工作对象。
4、 具有多种故障检测功能,使用可靠、方便。
5、 适合单台发电机或单条线路的合闸并网。
技术参数:
1、使用范围:各大、中、小型发电机组
2、工作电源:AC 110V~280V/50HZ,DC 110~280V
3、输入信号: 发电机标准电压:0V~100V+30V(0V~400V+120V)
电网标准电压: 0V~100V+30V(0V~400V+120V)
注意:标准电压分别取自被同期对象两侧电压互感器的同名相。采用标准电压互感器时选100V,直接采用380V线电压时选400V。另外参数00必须作相应修改。
4、输出信号:增速(功角符合)、减速(同频)、升压(偏低)、降压(偏高)同期合闸及故障六个开关信号,以继电器方式输出。
所有的控制输出都是无源的开关信号,各控制继电器动作时,相应指示灯亮。当外部负载电源为交流时,建议在负载上并联一个0.1uf的电容,负载电源为直流时在负载上反并联一个二极管;负载容量较大时建议用中间继电器过渡一下。
5、电压测量精度:不低于±0.2%
6、频率测量精度:不低于±0.2%
7、功耗:小于6W
8、工作环境:-10°C~+50°C 海拔:2500米以下地区
9.外型尺寸:高×宽×深=75×150×260 mm
