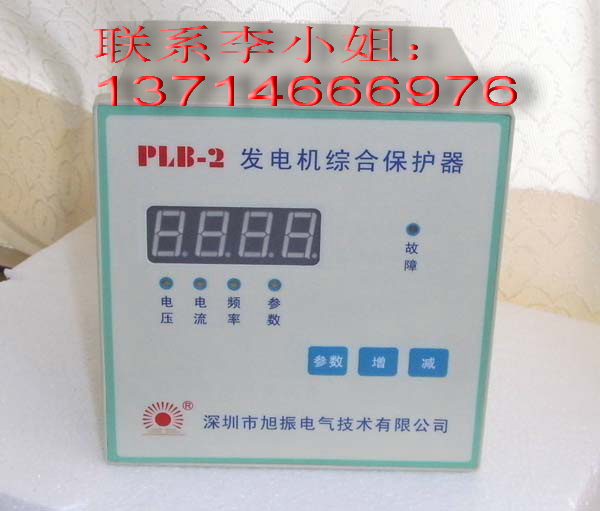

PLB-2发电机综合保护器

主要功能特点：

1、精度高、稳定性、可靠性好。

2、集中控制、接线简单、安装简便。

3、取代传统的多个继电器保护模式。

4、具有过流、过压、欠压保护功能。

5、具有飞车、短路、低速保护功能。

6、对电流的保护采用反时限控制。

7、所有的参数都有密码保护，防止随意修改。

8、故障指示灯，蜂鸣器告警，数码显示三维故障判断。

技术参数：

1. 适用范围：各类中、小型高压和低压发电机组。

2. 输入信号

(1)    PT电压： a. 标称100V发电机PT（电压互感器）电压

b. 标称230V发电机相电压

c. 标称400V发电机线电压

(2) 三相电流：标称5A发电机三相CT (电流互感器)电流信号

3. 输出信号：  继电器开关信号(常开)

触点容量：AC380V/3A  AC220V/5A  DC110V/0.8A  DC220V/0.2A

          a. 故障输出（用于分断并网开关）

          b. 飞车保护输出（用于控制调速器减速或“水旁路”）

建议在外面负载（线圈）为交流时，在线圈两端并联一个不小于0.1uf的（CBB）交流电容，负载为直流时，反并联一个二极管。其接法如图1所示,保护器出厂时C1已接好。如果负载（线圈）容量较大时最好通过中间继电器再驱动。

4. 电压测量精度:不低于±1％

5. 电流测量精度:不低于±1％

6．频率测量精度:不低于±0.01％

7. 工作电源: 交流150V～360V   直流 200V～250V

8. 功耗:小于6W

9. 工作环境

环境温度:-5℃～＋45℃

相对湿度:不大于90%(40℃)

海拔2500米以下地区

10. 外型尺寸：（长）112×（宽）112×（深）108mm
