技术规格

产品深度    11.3mm

产品长度    24mm

产品高度    16.5mm

单元数    1

安装    通孔

引脚直径    0.8mm

最大工作温度    85°C

最小工作温度    -40°C

电压    630V直流

电容值    220nF

电容值容差    20%

电阻值    47Ω

电阻值容差    30%

端子数目    2

端子节距    20.3mm

结构    径向

额定功率    1/2 W

系列概览
电阻器 － 电容器 (RC) 网络
详情

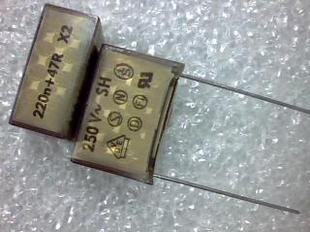

PMR 209 系列
金属纸 X2，250V 交流
RC 元件适用于直流和交流电路中的触点保护、干扰抑制和瞬变抑制。
小尺寸
自熄灭封装
极好的自愈特性，即使超压频繁，也能保证长寿命。
绝缘浸渍纸确保了很高的稳定性和可靠性，尤其是持续工作的场合。
额定电压  630V（直流）
峰值脉冲电压  1 kV（直流）
脉冲电流  12A（最大重复），20A 峰值（偶然瞬变）
额定功率  0.5W（外壳温度，85°C）
电容容差  20 %
电阻容差  30 %
绝缘电阻（在 +23°C，500V 直流条件下 60s 后的测量值）  ≥3000MΩ for C ≤0.33μF ≥1000ΩFfor C>0.33μF
气候类别  IEC40/85/56
温度范围  -40 至 +85°C

认可
SEMKO, NEMKO, DEMKO, UL,VDE
警告
电容器设计用于直接连接主电源，但不应用于电容器出固障时会对人身造成电击伤害的位置。
