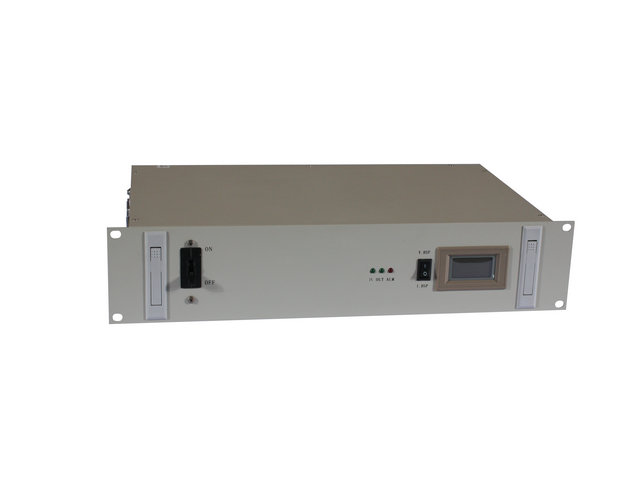

直流变换器
产品介绍:
DD系列直流变换电源是我公司为通讯设备而设计的一款专用电源，是一种DC-DC变换器，将通信24V电源输入转换成48V电源输出提供设备用电，电源采用PWM脉宽调制技术，具有自动均流功能和N+1备份功能。电源模块出现故障时，能够安全、自动退出并告警，并保证电源系统正常工作。
主要特点：
1. 采用内风冷散热方式，具有较低的噪音
2. 保护功能齐全(输入过欠压、输入反接保护；输出过压、过热保护、输出过流、短路保护)
3. 系统可靠性高
4. 维修简单快捷方便
5. EMC特性：符合EN55022 CLASS B类的标准；符合IEC61000-4 LEVEL 3的标准
6. 具有输入、输出正常指示及告警功能指示
主要技术参数：
|
技术指标 |
DD24T4815 |
测试条件 | |
|
输入电压范围 |
DC24V/19V~30V |
| |
|
模块开机浪涌(A) |
DC≤2 |
输出满载 | |
|
模块输入电流(A) |
38±1 |
输出满载 | |
|
输出电压范围 |
DC48V/40V~60V |
| |
|
输出浮充电压(V) |
53.3 |
出厂设定 | |
|
模块均充电压（V） |
56.5 |
出厂设定 | |
|
输出电流（A） |
15 |
Output Limit 101％~105％ | |
|
负载调整率 |
≤±0.5％ |
输出空载到满载 | |
|
电源调整率 |
≤±0.2％ |
| |
|
动态响应 |
100usMax |
20％～100％负载 | |
|
电话衡重杂音电压（mV） |
≤2 |
杂音计 | |
|
峰 — 峰值杂音电压(mV) |
≤200 |
0~20MHz | |
|
效率 |
≥80％ |
| |
|
均流偏差 |
≤±5％ |
| |
|
T温度系数(℃) |
±0.02％ |
| |
|
过温保护(℃) |
95±5 |
散热器过温95℃关机,可恢复 | |
|
工作温度(℃) |
-10~45 |
| |
|
存储温度(℃) |
-40~85 |
| |
|
工作湿度 |
5％~95％ |
不结露 | |
|
绝缘强度 |
漏电流 <30mA |
500Vdc/1min | |
|
绝缘电阻(MΩ) |
≥20 |
直流1KV | |
|
MTBF (小时) |
100000 |
| |
|
重 量(Kg) |
5.7 |
| |
|
尺寸 |
机架式（mm） （长×高×深） |
481×87×251 |
|
|
立式（mm） （长×高×深） |
88×245×370 | ||
