电力逆变电源设备是一种将市电及直流的电能转化为不间断的、净化的交流电能的变换装置，给计算机和其他电气设备提供可使用的连续交流电源，防备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
逆变电源技术特点：
★ 完全隔离型逆变技术，输出无噪音纯净正弦交流电压；
★ 逆变单元采用微处理器控制,SPWM正弦脉宽调制技术，波形纯净；
★ 独有的动态电流环控制技术确保逆变器可靠运行；
★ 过负载能力强，能承受计算机负载开机浪涌冲击；
★ 大功率静态旁路开关，过载时可由旁路供电,切换时间短；
★ 具有输入过、欠压，输出过、欠压，过温、短路等保护功能；
★ 逆变器前面板有LED显示方式，状态一目了然；
★ 多种防雷保护方案可选择；

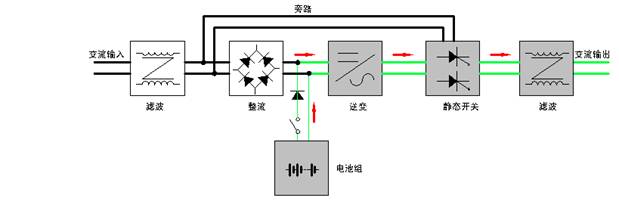

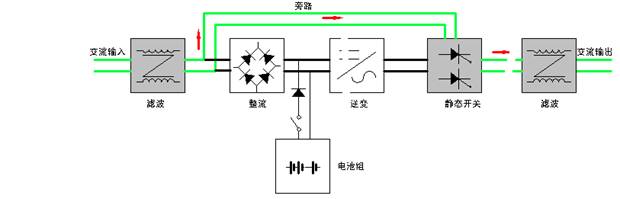

工作原理 电力专用型逆变系统工作方框图：如图1所示 A．逆变系统工作于旁路状态时各部份电路工作原理：市电进入经EMI滤波器滤除市电端送来的杂讯干扰后，由静态开关送出后经输出EMI滤波器滤除干扰后送到用户负载端，为用户负载提供电能。机器此时的输出只是经过滤波后而无稳压、稳频处理过程的普通市电。 图2 逆变系统工作于旁路状态时各部份电路之运作方法 B．逆变系统工作于直流正常供电状态时各部份电路工作原理，当市电故障时，直流电压被送到逆变器输入端，在主控制电路驱动下，逆变器将直流电变成电压、频率稳定、无干扰的纯正正弦波输出到静态开关，由静态开关将此优质电源送到输出EMI滤波器后，由EMI滤波器滤除干扰后送到用户负载端，为用户提供高品质的电源。 图3 逆变系统工作于电池正常供电状态时各部份电路之运作方法

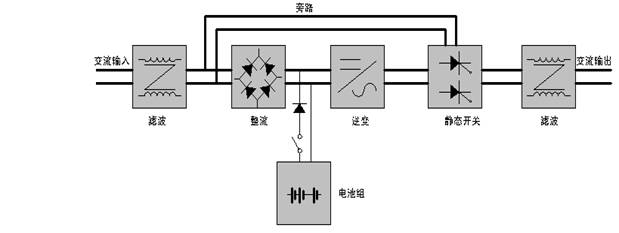

4.主要技术指标: 型号 ATN-1KVA ATN-2KVA ATN-3KVA ATN-5KVA ATN-10KVA ATN-15KVA ATN-20KVA 输入 交流电压 185Vac~255Vac 直流电压 216V(185Vdc ~ 280Vdc) 频率 50Hz+/- 5 Hz 输出 容量 1KVA 2KVA 3KVA 5KVA 10KVA 15KVA 20KVA 输出电压 220VAC (±2%) 频率 50Hz（无市电时） 频率稳定度 ±0.5% 无市电时 瞬时响应 ± 3% 空载到满载 5周内 波形 正弦波 谐波总失真率<3% 在 0-100% 线性负载 过载能力 120% 功率因率 0.7 lag(落后) 波峰因数 3:1(指输出电流波形之波峰值 / 有效值) 效率 >88% 逆变器 20KHz SPWM模式 转换时间 ≤5ms 保护 电池低压 190VDC±2，自动关机。216V±2自动启动 过载 120% 超过 20 秒转由市电旁路输出 故障 故障或内部过热，转旁路工作,报警 电磁抗扰/兼容 EN50091-2 Approved (选配滤波器) 显示 LED显示 市电指示灯(绿色),逆变指示灯(红色),输出指示灯(绿色)，， 故障指示灯(黄色), 外观 净重（kg） 45 工作环境 工作温度 0 相对湿度 20-95% 不冷凝 噪音 < 50dB at 1 meter 正面 荐储环境 温度 相对湿度 30-90% 不冷凝 大气压 86Kpa-106Kpa图1 电力专用逆变系统架构方块图
