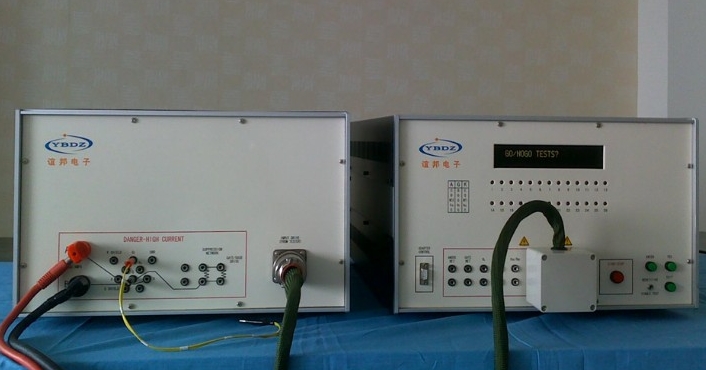

YB580- 绝缘栅双极晶体管(IGBT)测试仪是YB6500半导体测试仪的选件，是将C-E极间电流放大，分别提供 500A, 1000A和1250A的C-E极电流。
   YB580IGBT测试仪，可测试IGBT参数包括了ICES、BVCES、IGESF、IGESR、VGETH、VGEON、VCESAT、ICON、VF、GFS等全直流参数, 所有小电流指标保证1%重复测试精度, 大电流指标保证2%以内重复测试精度。阳极电流可扩展到400A、500A、1000A、1250A 。
1.电学指标
A-K 极间加压范围: ±2.500mV--2000V
A-K 极间测流范围: ±1nA--49.90A
A-K 极间加流范围: ±100nA--49.90A
A-K 极间测压范围: ±2.500mV--2000V
G-K 极间加压范围: ±2.500mV--20V
G-K 极间测流范围: ±1nA--10A
G-K 极间加流范围: ±100nA--10A
G-K 极间测压范围: ±2.500mV--20V
最大电压分辨率: 1mV
最大电流分辨率: 1nA
A-K 极间加/测压精度: 1%+10mV
A-K 极间加/测流精度: 1%+10nA+20pA/V
G-K 极间加/测压精度: 1%+5mV
G-K 极间加/测流精度: 1%+10nA+20pA/V
电参数测试重复性： 2%
