FC-RX I型滤波补偿装置主要应用于高压（6KV、10KV、27.5KV、35KV）需要谐波治理的电力系统，设备采用大容量电抗器、电容器、放电线圈和无感电阻适当组合成LC滤波回路（单调谐滤波回路、高通滤波回路），该回路与谐波源并联。在实际设计中根据谐波电流的成份，大小以及无功需求情况进行设计，通过精确的仿真和计算，使得该滤波装置向谐波提供一个低阻抗通道。

根据现场实际情况，可采用单凋谐回路，高通滤波回路组成一个滤波系统，对系统中要谐波成份进行滤除,同时满足无功补偿的要求。单调谐滤波回路针对电网特征谐波进行滤除，能够将谐波完全或大部分吸收，使系统电压的畸变减小；而对于基波频率(50Hz)，滤波装置可向系统提供无功功率以提高功率因数，达到无功补偿的效果。高通滤波回路在高于某个频率之后有很宽的频带范围，用来吸收若干较高频率的高次谐波，达到滤波效果，同时补偿无功功率减少电压畸变。采用微机综合自动保护装置，实时跟踪系统变化，使设备安全可靠运行。

主要特点

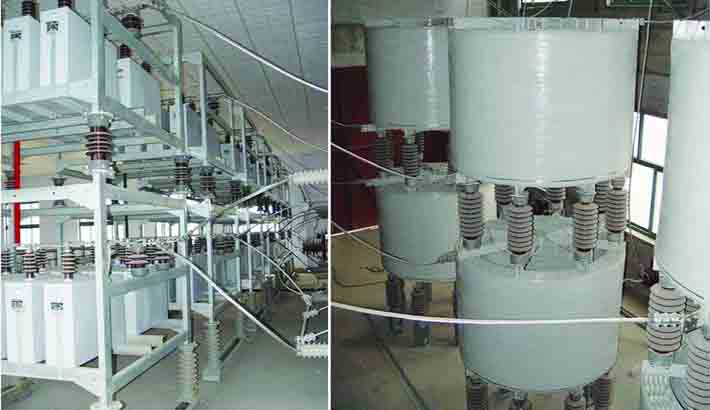

1.滤波电容器组由多台电容器单元组成，单台滤波电容器采用单相结构以便分相调谐。滤波电容器采用全膜复合介质,具有体积小，损耗小，运行温度低等特点。
2.滤波电抗器采用单相干式空芯结构，电感值±5%连续可调，电抗器可采用"一"字形或"品"字形水平安装。
3.滤波成套装置的结构形式灵活，可采用柜式或构架式，采用构架式结构时，整套装置用围栏隔离。
4.滤波装置设计为人工和自动两种控制方式，使操作简便安全。
5.根据用户系统要求，有效滤除电网高次谐波、补偿无功功率、改善电压质量。

设备规范

工作电压：6KV、10KV、27.5KV、35KV
工作频率：工频50Hz
调谐频率:　　5次、7次、11次、13次及以上
环境温度： -25~+40°C
海拔高度： <=2000m
环境湿度：相对湿度<=85%（25℃）
安装地点：无剧烈振动,地面倾斜部超过5°
空气质量：无腐蚀性气体，无导电尘埃，无易燃易爆气体。

订货须知

电力系统图、系统短路容量、变压器容量、接线方式等
负荷电力系统状况，如额定电压、电流、容量、有功功率及功率因数。
谐波源种类特点及谐波含量，如电压含谐波有率、电流含谐波有率、电压波动情况等。
需要到达的功率因数
结构形式（柜式、构架式）
柜体尺寸与颜色
安装地点（户内、户外）
交货日期 其他要求
