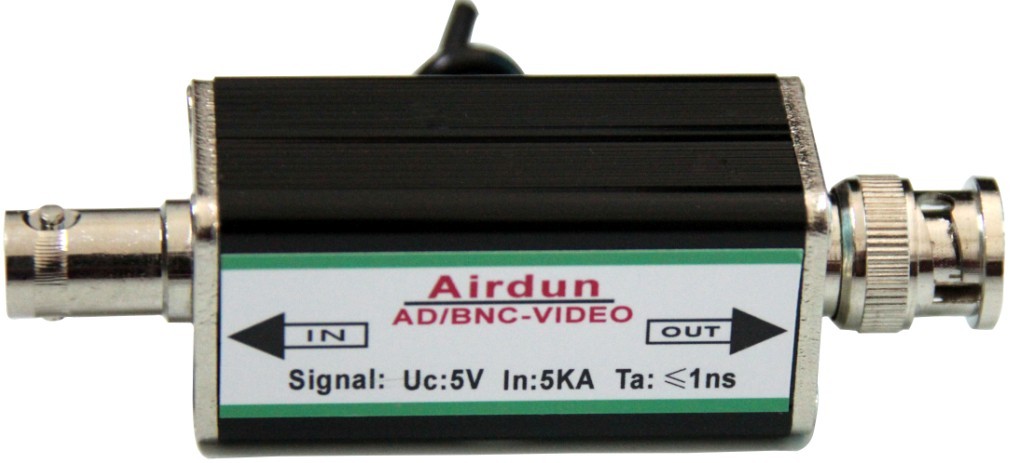

   (品名)二十四路视频防雷器

   (品牌)Airdun（艾尔盾）

   (型号)AD/BNC-VIDEO/24

   (简介)

   适用于保护对电磁干扰敏感的视频设备，同时适用于其它采用BNC接头通过同轴线缆传输
   的信号带宽不大于10MHz的任何信号收发设备,用于视频信号设备点对点的协击保护，可

   保护各种视频传输设备免受来自信号传输线的感应雷电浪涌电压、操作过电压和静电放电

   等所造成的损坏。对相同工作电压下的RF传输同样适用。集成式多口视频防雷箱主要应用

   于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。

 (性能特点)

 l  通流容量大，限制电压低。

 l  插损小，响应速度快。

 l  多级保护，残压低。

 l  信号传输性能优越，插入损耗低。

 l  结构简单，易安装维护。

 l  核心元件采用国际知名品牌，性能优异。

 (工作原理)

   当感应雷侵入视频传输线路时，避雷器的防雷组件以纳秒级（≤1ns）的响应速度呈现低

   电阻状态，迅速将雷电流泄放至大地，并把由雷电流引起的过电压限制在被保护设备允许

   承受的耐压范围内，以确保设备安全运行，使保护设备免于受损

 (技术参数)

参数类别
 AD/BNC-VIDEO/24

工作电压Un
 5V

限制电压Up
 15V

最大通流容量Imax(（8/20μs）
 5KA

传输速率Vs
 10MHz

插入损耗
 ≤0.5dB

响应时间
 ≤1ns

接头形式
 BNC

外行尺寸
 19寸

工作环境
 -25℃～+65℃；相对湿度室温下不大于85%

执行标准
 GA173-2002



 (安装及使用)

 l   安装时,首先须将产品连接至可靠地线,再连接高电位线路到产品.

 l  电涌保护器与被保护设备安装距离不得大于1米

 l  接地地阻要求应符合国家有关标准

 l   要正确接对IN与OUT的接法

 l  接地线要求不得小于162mm
