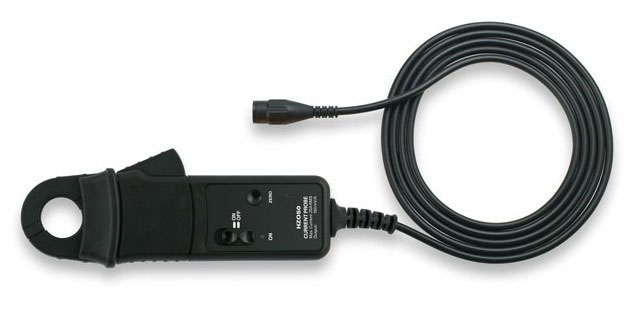

泰克示波器/安捷伦示波器等示波器通用大电流/电流探头DC-100KHZ 100mA-1000A
PO50大电流交直流探头在宽频率范围测量电流,电流范围为100mA—1000A。测量原理是基于霍尔效应,即计算电流流动产生的磁场。甚至对于复杂的波形,可以得到高精度测量结果。输出电压正比于测量电流,更适合在示波器上显示。电流探头满足IEC/EN61010定义的安全标准。专门为汽车测量应用而设计,如在冷启动条件下电子启动装置电流的测量。具有良好的屏蔽,特别适合工业环境开关信号的分析。
测量范围 |
±100A / 1000A |
精度 |
±1%测量值±0.1A / ±0.5A |
带宽 |
DC—20kHz(0.5dB) |
分辨率 |
±100mA / ±500mA |
输出电压 |
10mV/A 1mV/A |
负载阻抗 |
>100kΩ / ≤100pF |
最大电压 |
300Veff或DC |
输出电缆/连接器 |
2m(50Ω)/BNC |
安全等级 |
CAT Ⅲ |
