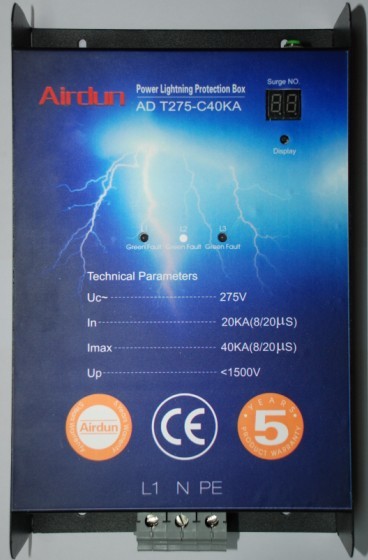

源防雷保护。广泛适用于移动通信基站、微波通信局/站、电信机房、工厂、民航、金融、
证券等系统的主电源防护。三相一体化电源防雷箱适用380V交流电源系统保护,安装于总
配电箱旁。广泛应用于三相或单相供电系统,可以全面实现对雷电感应过电压和浪涌过电
流的防护,确保电源系统长期可靠地工作。电源防雷箱依据IEC及国内相关标准,特别是
依据YD/T5098—2001《通信局<站>雷电过电压保护工程设计规范》对电源用SPD的相关
要求,经精心设计、专业制造而成。安装于防雷分区LPZOA-2界面。
(工作原理)
三相一体化电源防雷箱是当感应雷侵入电源传输线路时,避雷器的防雷组件以纳秒级
(100ns)的响应速度呈现低电阻状态,迅速将雷电流泄放至大地,并把由雷电流
引起的过电压限制在被保护设备允许承受的耐压范围内,以确保设备安全运行,使
保护设备免于受损
(技术参数)
应用说明
安装于防雷分区LPZOA-2界面
测试依据
EDINVDE0675-6:1989-11和-6/AI:1996-03
额定电压(最大持续操作电压)
Uc
385V~500V_
最大放电电流
Imax
100KA
电压保护水平
UP
≤2.5KV
响应时间
tA
≤100ns
最大保险丝强度
250AgL/gG
短路电流强度
25KA/50Hz
工作温区
0C
-400C-+800C
安装L1、L2、L3、N导体截面
并联/多股16mm2
安装PE导体截面
并联/多股32mm2
外壳材质
冷轧钢板
报警功能
带故障遥信触点和声光报警
雷击计数
0-99
工作状态
正常为绿色、失效或故障为红色
连接类型
螺旋接线端
保护等级
IP64
安装宽度(mm)
282mm×172mm×70mm
(安装、使用及维护)
1.本系列三相电源避雷器采用深色全金属外壳,密封性好、安全可靠。
2.本系列三相电源避雷器采用并联方式与被保护设备连接;请勿擅自拆卸本系列产品。
3.用户按避雷器上的接线标志正确接线,接地线用截面积不小于35mm2的绝缘黄绿铜导线。
接地线长度尽可能的短,以减小接地电阻。
4.本系列产品出厂时配有安装配件,用户可以根据实际情况安装、接线,检查有、无接
错后即可通电投入运行。
5.定期检查电源避雷器的工作情况:
避雷器正常时,工作指示灯(绿灯)亮,当避雷器上的劣化指示灯(红)亮时,表明
该电源避雷器内部重要元器件失效,则请立即更换。
6.电源防雷箱的雷电计数器计数范围为0~99次,计数动作电流为不小于5KA;通电时
显示为00次,当停电时不再显示,可以按“读数”按钮,显示雷击的次数。在防雷箱
上端设有计数器清零按钮,查看后可随时对计数器进行清零;
7.接地电阻不大于4Ω。
8.非专业人员请勿拆卸。
注:本公司保留技术更改权。如果用户有特殊需求,可与供货商联系.
