线性直流电源

点击查看原图
信息类型:跳蚤市场    所属类别:开关电源(AC/DC)
地区城市:四川省-成都    更新时间:2011-4-11 17:27:46
联 系 人:朱先生    有效期限:2012-4-9 16:15:32

电子信箱:840352120@qq.com    联系电话:15348196722
详细描述

傲运直流电源价格 成都线性直流电源厂家 四川可调直流电源供应 直流稳压稳流电源供应  成都高精度直流电源厂家 四川直流稳压电源价格  WYK系列直流稳压电源  线性高精度直流电源

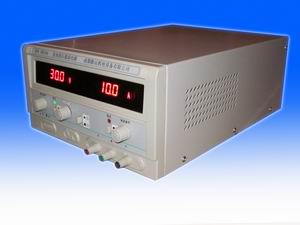

 WYK 系列线性可调试直流稳压电源  【成都傲运机电设备有限公司】

WYK系列直流稳压稳流电源技术指标及特点

一、概述

1.WYK系列直流稳压稳流电源采用线性串联调整方式,具有较高的稳定性和低纹波等优点。

2.采用基准电压悬浮迭加技术,输出电压可以从零伏调到额定值,输出电流可以从零安培预置到额定值。

3.采用可控硅或继电器改变整流桥两端的电压。

4.双路电源具有主从跟踪串联、并联功能。使用串联使用时,输出电压为两路电压之和,提高负载电压能力,并联使用时输出电流为两路输出电流之和,提高负载带载能力。(跟踪和并联功能为选项)

二.技术指标

1.输入电压:AC220V±10%,50Hz±1Hz

2.输出电压见表:0-最大电压值(可调)

输出电流见表:0-最大电流值(可调)

a)     电源效应:CV≤5×10-3

CC≤2×10-3

b)     负载效应:CV≤5×10-3

                CC≤5×10-2

c)   周期与随机漂移:Vrms≤5mv

d)   指示: 3位半LED 显示

e)      使用环境:-10℃--40℃,相对湿度<90%

3、面板具有过压、过流设置按钮,电源空载时可由过压调节、电流调节电位器来设置。当出现输出过压过流时,自动切断输出并报警,电源重启恢复。

4、面板上具有输出通断按钮,可以控制电源输出的通断。

三.工作原理

1.交流预稳原理

交流预稳采用可控硅控制,可控硅工作状态是随输出电压的变化而变化,输出电压为零可控硅截止,整流桥电压最低。输出电压最高时,可控硅导通角最大,整流桥电压最高。

2、直流稳压原理

主电路采用悬浮放大原理,使电路调整范围宽,精度高,能保持长时间连续可靠工作(高压电源采用高压和低压串联叠加,可使输出电压做到几千伏,但调整管压降较低,可以保证调整管长期安全可靠工作,同时提高机器效率)。

调整电路是串联线性调整,由电压(电流)比较大器控制,使输出电压(电流)恒定。

当恒压工作时,电压放大器对调整管和可控硅处于优先控制状态,当输入电压或负载变化时,输出电压变化量经采样送入比较放器的反相端,与同相端设定的基准电压比较放大后,经与门控制调整管和可控硅,使输出电压回到原来数值,从而达到稳压的目的。

当电路恒流工作时,电流放大器优先工作,其控制原理和恒压控制完全相同。

电路工作状态可自动转换,当负载电流在设定范围内时,电路工作在恒压状态。当负载超过设定值或短路时,电路退出稳压状态,自动转换为稳流状态。当负载电流回到设定范围内或开路时,电路自动转换为稳压状态。

本电路工作在稳压状态时,稳流电路处于待机状态。工作在稳流状态时,稳压电路起限压作用。
