ACLT-3880H 储能高压电气系统综合试验平台

ACLT-3880H储能高压电气系统综合试验平台：模拟三相交流牵引电动机工作负荷，科学检测大功率机车逆变器性能。
量身定造服务：可根据现场检测设备的要求，为用户量身定造各类智能型/全自动型的交流智能假负载、定制不同功率的阻性感性容性综合交流测试负载，为用户提供针对性检测服务。

ACLT-3880H储能高压电气系统综合试验平台在机车逆变器领域的突出应用：
1、模拟三相交流牵引电动机的各种工作负荷，科学精确检测三相大功率机车专用逆变器的各种电气供电性能。
2、应用于城市轨道交通车辆和铁路机车车辆供应商对机车电气性能进行综合检测试验。
3、应用于铁路局车辆段对机车逆变系统进行定期检测，日常维护测试。
4、应用于科研单位、检测机构对大功率逆变器进行科学检测。

ACLT-3880H储能高压电气系统综合试验平台用途：用于大功率牵引变流装置的负载实验，本负载柜由一台可调电抗器和一台三相可调电阻并联组成三相交流负载检测系统，模拟三相交流牵引电动机工作负荷，精确检测逆变器的带载能力。

   1、ACLT-3880H储能高压电气系统综合试验平台顶端设安装吊环(孔径为：Ф50㎜)，要求本负载柜即能固定于地面，每台主机上安装有四个角轮便于进出电梯和移动。电阻柜放置于地面上时，所以应考虑散热效果。
2、ACLT-3880H机车变流器检测装置的进出线方式，采用下进下出的方式，接线排高度在地面40-50cm.
3、ACLT变流器功率测试仪器由三相纯阻性负载和三相纯感性负载两部分组成，其中三相阻性负载为320kW,三相感性负载为260KVA (该三相功率是以接入电压380V/50Hz为基准进行标称)；三相阻性负载和三相感性负载可以任意组合各种功率输入。
4、ACLT-3880H机车变流器检测装置的阻性负载：1kW，2kW，2kW，5kW，10kW，10kW，20kW，20kW，50kW，100KW，100KW，11档可以随意组合,能满足1kW～320 kW以内任意组功率组合。（可增加）
5、ACLT-3880H机车变流器检测装置的感性负载：1KVA，2KVA，2KVA，5KVA，10KVA，20KVA，20KVA，50KVA，50KVA，100KVA,10档可以随意组合,能满足1kVA～260 KVA以内任意组功率组合。
6、ACLT-3880H机车变流器检测装置的控制面板上，阻性负载和感性负载每段的功率值以交流380V/50Hz为基准进行标注。
7、 阻性负载采用新型纯阻性合金功耗元件，可靠性高。感性负载采用独立分相电抗器；连接方式为：A、B、C、N星型接法。
8、阻性、感性部分均可自由组合，最小步进幅度1KW；控制方式采用三相同步控制。

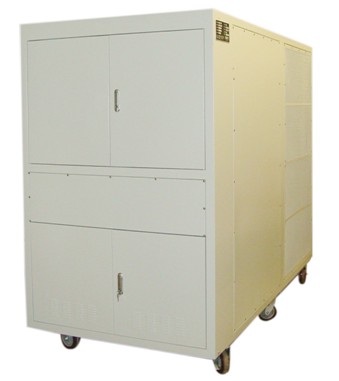

9、本负载分装在2个柜体中，1个为阻性负载机柜，1个为感性负载机柜。阻性负载柜作为主机，感性负载柜作为丛机。
10、主机阻性负载柜上具备11档可以随意组合式的阻性功率控制开关，在主机阻性负载柜上具备10档可以随意组合的感性功率控制开关，同时远程电脑上可显示组合后的检测数据。
11、产品外观尺寸为：1380mmХ1090mmХ1800mm（二台）

ACLT-3880H储能高压电气系统综合试验平台安全保护
1、E-STOP紧急停止开关
2、三相电压过高检知，发出告警并自动停机
3、三相电压过低检知，发出告警并自动停机
4、两个温度检知，发出告警并自动停机
5、风扇故障检知，发出告警并自动停机
6、具有过流短路保护功能，操作安全简单
7、主要功耗元件采用专利材料，无红热现象
8、具备多重安全保护措施，有效保障设备进行安全测试

ACLT-3880H储能高压电气系统综合试验平台主要技术参数
最大阻性负载放电功率 0-320KW连续可调、可设定
最大感性负载放电功率 1kVA～260 KVA连续可调、可设定
放电时间 0~99小时59分钟可设定
放电电压范围 3相380V，AC  0~480.0V
电压精度 ±0.5%
电压分辨率 0.1V
温度测量范围 0~100ºC
温度精度 ±1ºC
温度分辨率 0.1ºC
频率测量范围 40-60HZ
电流测量范围 0-1500A
供电电源 AC 220V/50HZ±15%
显示方式 LCD背光
保护装置 紧急停止按钮，切断输入保护电驿
散热方式 强制风冷式
环境 -10℃~50℃               5%~90%RH
外型 1380mm×1090mm×1575mm
机柜式设计，可自由进出电梯
重量 1300kg
备注 合同生效后45天内供货，提供安装调试服务
