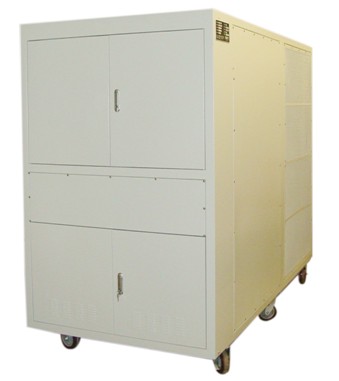

防孤岛试验检测装置ACLT-3860H

一、ACLT-3860H产品主要功能：
1 ABC三相阻性加载功率、感性加载功率、容性加载功率直接分别独立显示，交流谐振点症状直接显示于面板上。RLC负载精确加载到位之后有指示灯提示。
2 内置的阻性负载、感性负载及容性负载最小标准功率为0.01K，步进幅度0.01K，负荷功率连续可调，可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。
3 阻性负载采用合金电阻元件，测试过程不会由于阻性负载元件发热而引起阻抗值热漂移变化。
4 内置电感采用磁路式可控式的负载电感负载元件，满足线电压400V/50HZ（相电压230V/50Hz）工况下0.01KVA功率调节要求，满足长时间加载测试过程电感阻抗功率不会发生变化。
5 内置电容采用标准CBB电容元件，满足线电压400V/50HZ工况下0.01KVAR功率调节要求，满足长时间加载测试过程电容阻抗功率不会发生变化。
6 内置电容负载每一支路必须增加有防短路专用保护电路模块，避免电容器元件在测试过程及加载开关闭合瞬间发生短路烧毁主机。
7 ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相电压不平衡条件下精确调节交流谐振点。
8 可根据性能参数检测要求，可以通过远程PC机设置相应的功率，任意组合、设定放电功率。可以精确模拟各种负荷工况及负荷频率，LC并联谐振频率为50HZ；
9 主机采用电子电路控制，具有温度过热自动报警保护功能：由于特殊原因出现过过热、过流时，可自动切断负载。
10 可以将测量数据上传到PC机上并实现对检测过程记录存储功能。
11 新型功耗组件，功率密度高，无红热现象，整机由阻性负载、感性负载和容性负载三部分组成。
12 功率输入连续可调。负载采用耗能方式工作，散热采用强制风冷方式。
13 检测过程的测量数据可以记录并保存到远程PC机上（远程控制室，试验检测报告需要）。
14 配备后台分析软件，测量数据可以导成EXCLE格式的检测报告。
15 满足并网逆变器防孤岛试验检测要求，满足DIN VDE0126-1-1标准试验，满足IEC62116-2008标准试验流程检测要求，软件内置IEC62116-2008版内置测试步骤（31次）
16 可以在远程PC软件上控制并调节RLC功率负荷（控制室操作台PC机上调节，具有自动加载功能、也可手动加载）。
17 可以满足并网逆变器输出的三相电压不平衡时，也能精确调试模拟谐振点发生，精确检测并网逆变器防孤岛效应保护功能。
18 主机控制电路能对阻性负载元件的的寄生电感进行自动补偿，满足精确加载有功功率检测。
19 主机控制电路能对感性负载元件的寄生电阻进行自动补偿，满足精确加载电感检测，满足防孤岛试验检测。
20 在防孤岛试验检测过程，要求设备能精确模拟交流谐振频率是50HZ；（电感负荷比电容大，谐振频率会大于50HZ，电感负荷比小于电容，谐振频率会小于50HZ，元器件寄生量过大，会导致谐振频率偏差，测试逆变器孤岛自动保护试验时，避免是由于过频或欠频引发保护，而不是防孤岛保护）
21 在电力品质因素Q=2的条件下,满足1--100KW单相或三相并网逆变器的精确检测，RLC负载精确加载到位之后有指示灯提示。
22 在电力品质因素Q=1的条件下,满足1--200KW单相或三相并网逆变器的精确检测，RLC负载精确加载到位之后有指示灯提示。
23 所供产品免费保修三年，免费提供现场安装及调试技术支持服务。

二、ACLT-3860H的技术参数：
1. 主回路由阻性负载、感性负载和容性负载三部分组成；
2. 三部分负载由内置开关分段控制，可在远程软件上实现自动、手动加载调节；
3. 阻性负载R：0-200KW连续可调，步进幅度0.01K；
4. 感性负载L：0-200KVA连续可调，步进幅度0.01K；
5. 容性负载C：0-200kvar连续可调，步进幅度0.01K；
6. 主机内置负载采用三相四线制接入法，L1、L2、L3三相RLC负载可以在软件面板上分别实现独立控制，软件有预置功能自动加载；
7. 阻性、感性、容性部分均可自由组合，最小步进幅度0.01K；
8. 适用环境温度范围：－10～+40℃；冷却方式：强制风冷；
9. 并联LC回路的交流谐振频率：50HZ；
10. 接入负载电压： 三相AC400V/50Hz或单相AC230V/50Hz；
11. 接线方式：三相四线制，单相两线制；
12. 电压精度为±0.5%、电压分辨率为0.1V；电流测量范围0-300A，精度为±1A。
13. 阻性负载、感性负载和容性负载全部以50Hz标注；
14. 工作电源：交流220V/50Hz；（中国大陆使用）

三、ACLT-3860H的选配功能
建议选配智能型控制，软件内置IEC62116-2008防孤岛试验规范的检测流程及步骤，可调RLC负载自动加载提示，快速实施逆变器防孤岛试验检测，同时精确补偿RLC负载之中的寄生电感、寄生电阻值，做到精确鉴定检测并网逆变器的防孤岛保护功能。RLC负载精确加载到位之后有指示灯提示。
