DC220V转AC220V电力逆变器
详细描述
|
|
| 产 品 说 明 |
我公司电力逆变器系列专为电力行业设计，适用于有220V（直流动力（直流屏）的程控交换机、计算机机房、网络、计费服务器及照明等场所；输入直流电压为220VDC，输出为220VAC/50Hz纯净正弦波交流电源，主要应用于发电厂、电力系统、铁路等重要场所。
高频逆变电源(电力专用)方案图
【技术参数】
|
逆变电源技术参数 |
|
型号 |
NHDA500VA-2202 |
NHDA1000VA-2202 |
NHDA2000VA-2202 |
NHDA3000VA-2202 |
NHDA4000VA-2202 |
NHDA5000VA-2202 |
NHDA6000VA-220 |
|
额定容量 |
500VA |
1000VA |
2000VA |
3000VA |
4000VA |
5000VA |
6000VA |
|
额定输出功率 |
400W |
800W |
1600W |
2400W |
3200W |
3500W |
4200W |
|
直
流
输
入 |
额定输入电压 |
220V |
|
额定输入电流 |
3A |
5A |
10.5A |
16A |
21A |
26.3A |
31.6A |
|
关断电压范围 |
190V～270V |
|
开机电压范围 |
207V～260V |
|
反灌杂音电流 |
≤10% |
|
交
流
输
入 |
允许旁路电压 |
220Vac±15% |
|
额定输入电流 |
2.3A |
4.5A |
9.1A |
13.6A |
18.2A |
22.7A |
27.3A |
|
旁路转换时间 |
≤5ms |
|
交
流
输
出 |
额定输出电压及频率 |
220Vac,50Hz |
|
波形 |
纯正弦波 |
|
额定输出电流 |
1.8A |
3.6A |
7.2A |
10.8A |
14.5A |
15.9A |
19.1A |
|
输出电压精度 |
220V±1.5% |
|
输出频率精度 |
50Hz±0.1% |
|
波形失真率(THD) |
≤3% (线性负载) |
|
动态响应时间 |
5% (负载0←→100%) |
|
功率因数(PF) |
0.7/0.8 |
|
过载能力 |
120%,30秒 |
|
逆变效率 |
≥85% |
|
工
作
环
境 |
绝缘强度 |
1500Vac,1分钟 |
|
噪音(1米) |
≤40dB |
|
使用环境温度 |
-5℃～40℃ |
|
湿度 |
0～90%,不结露 |
|
使用海拔 |
≤1000m |
|
冷却方式 |
强制风冷 |
|
逆变器状态 |
市电正常、逆变正常、电池欠压、输出过载 |
|
机
械
尺
寸 |

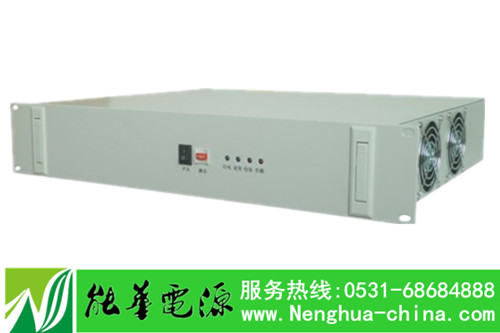

19英寸机架式(2U) |
482×88.8×252(mm) |
482×88.8×352(mm) |
482×88.8×382(mm) |
483×176×414(mm) |
|
重量 |
5Kg |
7Kg |
8Kg |
11Kg |
12Kg |
13Kg |
14Kg |
|
台式(宽高深) |
/ |
175×274×452(mm) |
220×330×452(mm) |
176×518×474.6(mm) |
|
重量 |
/ |
8Kg |
9Kg |
12Kg |
13Kg |
15Kg |
16Kg |
|
颜色 |
电脑白（灰） |
黑色 |
|
保护功能 |
输入欠压、过压；输出过载、短路保护、市电高低压保护 |
|
输出方式 |
插座或接线端子 |
接线端子 | | | |
