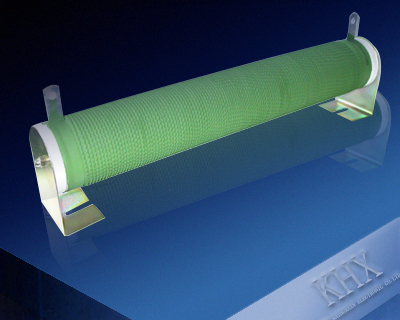

功率瓷管式电阻器

点击查看原图
信息类型:跳蚤市场    所属类别:电子元件
地区城市:广东省 -深圳市 更新时间:2012-11-9 16:02:52
联 系 人: 郑小姐 有效期限:2013-11-9 8:59:07
公司名称:深圳凯华信电子有限公司
电子信箱:dana@khxcom.com    联系电话:13823246412
详细描述
  • 商品详细介绍



    I. 特点

    1. 功率型线绕电阻器标准阻值允许偏差±5%(J级)±10%(K级);
      根据客户需要可提供更高精度产品,如: ±1%(F 级)±2%(G 级)
    2. 温度系数:≤ ±350ppm/℃
    3. 环境温度-55℃~+155℃
    4. 表面耐温300℃,最高耐温800℃
    5. 电阻表面为涂覆绝缘树脂漆,材质均为无毒、环保产品
    6. 采用立式波纹绕制,可降低寄生电感,增强散热功能,减小体积,延长使用寿命等特点
    7. 该电阻为固定式.可设置两个或多个具有良好导电性的接线端子
    8. 也可以根据客户需要,设计和制作符合客户要求的产品

    II.尺寸结构图


    类型

    尺寸(mm)

    阻值范围

    功率

    L

    D

    d

    h

    b

    t

    d1

    固定式

    KNG-8W

    35±1.5

    14±2

    5.5±0.5

    28.5±2.5

    3.5±0.8

    4.5±0.1

    2±0.1

    2Ω~3.3KΩ

    KNG-16W

    45±1.5

    17±2

    8±0.5

    31±2.5

    3.5±0.8

    4.5±0.1

    2±0.1

    2Ω~10KΩ

    KNG-25W

    51±2

    21±2.5

    12±0.6

    35±2.5

    3.5±0.8

    4.5±0.1

    2±0.1

    2Ω~24KΩ

    KNG-40W

    87±2.2

    21±2.5

    12±0.6

    35±2.5

    3.5±0.8

    4.5±0.1

    2±0.1

    2Ω~51KΩ

    KNG-50W

    91±2.4

    29±3

    20±1.1

    43±3

    4.5±1

    6±0.5

    2.5±0.1

    2Ω~51KΩ

    KNG-75W

    140±3.2

    29±3

    20±1.1

    43±3

    4.5±1

    6±0.5

    2.5±0.1

    2Ω~56KΩ

    KNG-100W

    170±3.5

    29±3

    20±1.1

    43±3

    4.5±1

    6±0.5

    2.5±0.1

    2Ω~62KΩ

    KNG-150W

    215±4

    29±3

    20±1.1

    43±3

    4.5±1

    6±0.5

    2.5±0.1

    2Ω~150KΩ

    KNG-200W
    270±4
    29±3
    20±1.1
    43±3
    4.5±1
    6±0.5
    5±0.1
    2Ω~150KΩ
    KNG-240W
    254±4
    40±3
    30±1.1
    50±3
    5±1
    6±0.5
    5±0.1
    2Ω~150KΩ
    KNG-250W
    254±4
    40±3
    30±1.1
    50±3
    5±1
    6±0.5
    5±0.1
    2Ω~150KΩ
    KNG-300W
    300±4
    40±3
    30±1.1
    50±3
    5±1
    6±0.5
    5±0.1
    2Ω~150KΩ
    KNG-400W
    330±4
    40±3
    30±1.1
    50±3
    5±1
    6±0.5
    5±0.1
    2Ω~150KΩ
    KNG-500W
    330±4
    50±3
    40±1.5
    63±3
    8±1
    8±0.5
    5±0.1
    2Ω~150KΩ
    KNG-600W
    400±4
    50±3
    40±1.5
    63±3
    8±1
    8±0.5
    6±0.1
    2Ω~150KΩ
    KNG-700W
    550±4
    50±3
    40±1.5
    63±3
    8±1
    8±0.5
    6±0.1
    2Ω~150KΩ
    KNG-800W
    415±4
    60±3
    50±1.5
    72±3
    8±1
    8±0.5
    6±0.1
    2Ω~150KΩ
    KNG-1000W
    430±4
    60±3
    50±1.5
    75±3
    8±1
    8±0.5
    6±0.1
    2Ω~150KΩ
    KNG-1200W
    430±4
    70±3
    60±1.5
    80±3
    12±1
    10±0.5
    8±0.1
    2Ω~150KΩ
    KNG-1500W
    510±4
    70±3
    60±1.5
    80±3
    12±1
    10±0.5
    8±0.1
    2Ω~150KΩ
    KNG-2000W
    430±4
    80±3
    70±1.5
    90±3
    12±1
    10±0.5
    8±0.1
    2Ω~150KΩ
    KNG-2400W
    430±4
    100±3
    90±1.5
    120±3
    18±1
    18±0.5
    10±0.1
    2Ω~150KΩ
    KNG-3000W
    500±4
    100±3
    80±1.5
    120±3
    18±1
    18±0.5
    10±0.1
    2Ω~150KΩ
    KNG-3600W
    500±4
    100±3
    80±1.5
    120±3
    18±1
    18±0.5
    10±0.1
    2Ω~150KΩ
    KNG-5000W
    430±4
    150±3
    130±1.5
    180±3
    18±1
    18±0.5
    10±0.1
    2Ω~150KΩ
    KNG-10000W
    900±4
    150±3
    130±1.5
    200±3
    18±1
    20±0.5
    10±0.1
    2Ω~150KΩ
    ****
    产品尺寸可根据用户的安装要求进行适当调整,具体事宜请联系我们的客户代表

    III. 电气特性

    项目

    性能要求

    测试方法

    温度系数

    - 350ppm/℃≤+a≤+ 350ppm/℃

    JIS5202-5.2
    -55℃ 到 +155℃
    T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
    R1:常温(T1)阻抗值;
    R2:常温+100℃(T2)阻抗值

    短时间过负荷

    ΔR≤±(2% R0+0.1Ω)

    JIS5202-5.5
    2. 5倍额定电压 5秒

    焊接耐热性

    ΔR≤±(1% R0+0.1Ω)

    JIS5202-6.4
    锡炉温度:350±10°C 浸炉时间:3±0.5秒
    锡炉温度:260± 5°C 浸炉时间:3± 1 秒

    不燃性
    不可有明显火焰 SJ3272-90

    耐湿寿命

    ΔR≤±(5% R0+0.1Ω)

    JIS5202-7.9
    40±2°C, 90~95% RH
    于恒湿箱中加额定直流电压测试1.5小时,停止0.5小时连续测试1000小时

    耐温寿命

    ΔR≤±(5% R0+0.1Ω)

    JIS5202-7.10
    70±2°C,于恒温箱中加额定电压测试1.5小时,停止0.5小时连续测试1000小时



    IV使用上注意事项:

    1.不燃性电阻器于首次通电使用时:会产生发烟情形,属正常现象敬请安心使用
    2.本公司不燃性涂料符合美国UL-94不燃性试验,V-0等级,燃烧继续时间为0秒
    3.耐清洗性,不燃性电阻器无法使用有机溶剂清洗
    4.于油当中使用,不燃性电阻器无法在油当中使用
    5.高频机械使用,不燃性电阻器因线绕而产生电感,无法使用于高频机械上,需另选用适当的电阻器,请与我们讨论
    6.瞬间增强(surge)电流 脉冲(pulse):需在短时间内印加超大负荷必须事先确认具有耐瞬间增强(surge)特性
    7.实用负荷:为了防止电阻器寿命的合金线产生疲劳,电力的使用范围请保持在定格电压减轻曲线内
    8.最小负荷率:为了防止随着时间增长产生氧化造成接触不良,请使用定格电力1/10以上的电力
    9.不燃性电阻器的涂覆绝缘膜硬度虽然高于3H铅笔硬度,但是请勿以螺丝起子等锐利的物体刻画
    10.不燃性电阻器使用于满载额定值时,表面产生高温约350℃-400℃,请勿以手触摸,为维持电阻器能够长期使用,请保持电阻器的表面温度上升在200℃以下
    11.为抑制其温度之上升,须要相当的容余量,请勿使用刚好在满载额定值上。长时间使用时为其安全顾虑、瓦特数须大于额定功率4倍以上,并请尽量使用于定格功率的25%以下
    12.使用以及放置注意事项:有时线线电阻器,会视不同的电阻使用线径非常细(比毛发还细)的电阻线。环境中具有盐害、多湿、尘埃、腐蚀性等因素时,往往容易造成线径断裂,请避免在此种环境下使用。安装时请注意不要让表面积蓄尘埃。如有尘埃沾附会造成断线或接触不良
