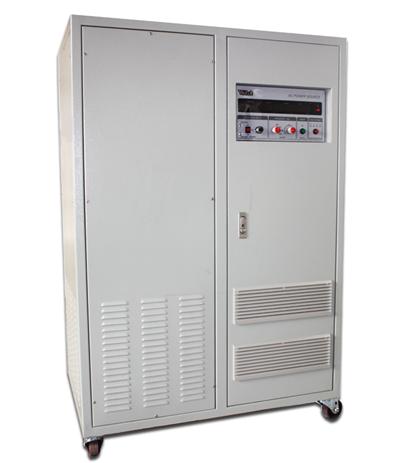

稳频稳压电源
详细描述
|
产品特点：
稳压稳频电源主要针对部分偏远地区或者国内外电网电压、频率波动范围大、供电频率不稳定、电压畸变严重，或存在闪变，跌落等综合性电压质量的问题而设计开发。该电源可对恶劣的电网电源进行稳频，稳压处理，根据客户要求输出高质量的源电压和频率，避免了由于电压频率波动范围大，波形失真波动范围大而对负载设备的危害。
该系列产品采用先进的正弦波脉宽调制（SPWM）IGBT高频逆变技术，当电网内电压和频率大幅波动时，通过功率变换电路转变为，所需要稳定的电压和频率的一种精密电源.。 具有宽范围的稳频、稳压能力。精度高，重量轻，体积小，完善的保护措施等优点。从而保证敏感负载的正常运行。
技术参数：
1.输入电压：130~280V/265~495V
2.输入频率：30~70Hz
3.输出电压：220V/380V±0.5%
4.输出频率：50Hz±0.01%
5.波形失真度：<1%
6. 隔离变压器输出：安全可靠.适应于任意不平衡负载，每相均可独立使用
7.具有输出过压、过流、过载、过热、短路自动保护和报警
8.效率高达90%以上，适用负载广，可为感性，容性，阻性及任意混合负载。
9.动态反应极快，负载0-100%变化时，稳态反应时间<0.1S
10.输入、输出电压及频率根据用电设备需求，稳定输出。
应用范围：
铁路、航空、航海系统
精密测试 医疗电子设备
进口电子、电气设备供电
出口电子、电器产品测试
|
型号（ACP） |
3030 |
3060 |
3100 |
3150 |
3200 |
3300 |
3450 |
3600 |
31000 |
31200 |
31500 |
32000 |
33000 |
34000 |
|
|
输出容量 |
3kVA |
6kVA |
10kVA |
15kVA |
20kVA |
30kVA |
45kVA |
60kVA |
100kVA |
120kVA |
150kVA |
200kVA |
300kVA |
400kVA |
|
|
电路方式 |
IGBT/SPWM脉冲宽度调制 |
|
|
交流输入 |
单相130~280V /30~70Hz |
三相265~495V/30~70Hz |
|
|
交流输出 |
220V±0.5% |
380V±0.5% |
|
|
最大电流 |
|
|
4.2A |
8.4A |
14A |
21A |
25A |
42A |
63A |
84A |
138A |
168A |
208A |
278A |
417A |
556A |
|
|
频率稳定率 |
≤±0.1% |
|
|
负载稳压率 |
±0.5% |
|
|
波形失真度 |
≤1.5%（阻性负载） |
|
|
反应时间 |
最大值2ms |
|
|
指示分辨率 |
频率 |
4位数 分辨率 0.1Hz |
可任意切换A、B、C三相参数显示 |
|
|
电压 |
4位数 分辨率 0.1V |
|
|
电流 |
4位数 分辨率 4A以下：0.001A 4A以上：0.01A |
|
|
功率 |
4位数 分辨率 200W以下：0.1W 200W以上：1W |
|
|
保护装置 |
输入无熔丝开关、电子电路快速侦测过电压、过电流、超载、过高温&短路并自动跳脱保护及告警装置 |
|
|
冷却装置 |
强制风扇冷却 |
|
|
环境 |
相对温度 |
0℃~40℃ |
|
|
相对湿度 |
0~90%（相对湿度） |
|
|
外观尺寸（mm） |
900*1355*550 |
1100*1340*650 |
1100*1340*650
1300*1690*800 |
1700*1890*1000 |
|
|
重量（kG） |
92 |
125 |
180 |
245 |
360 |
400 |
550 |
650 |
1050 |
1250 |
1350 |
2050 |
3050 |
4050 |
|
|
注： |
可根据客户要求定制各种规格电源 |
